欣方增值業務平臺系統總體方案
2011/05/04
1、引言
1.1 編制說明
欣方增值業務平臺系統具備N(xiāo)GN的業務應用與網絡分離的特性，通過采用標準的SIP接口和高度封裝的API進行業務能力開放，提供高度的開放性和可擴展性，允許第三方業務應用和第三方CTI服務器接入提供更為豐富的服務，典型的如多媒體聯絡中心、IPPBX、IPCentreX、彩鈴、預付費系統等。
欣方增值業務平臺是欣方呼叫中心平臺的呼叫控制和處理節點，負責呼叫接入、會話控制、消息路由、呼叫排隊、業務觸發以及計費、營帳、運營維護等功能，是呼叫中心中不可或缺的核心設備。本文針對欣方增值業務平臺產品的架構、技術特點進行詳細介紹，包括網絡結構、軟件結構、處理流程、業務開發等多個角度，力圖提供一個清晰的概念。
1.2 適應范圍
- 欣方呼叫中心合作伙伴；
- 基于欣方增值業務平臺進行統一通信應用；
- 基于欣方增值業務平臺進行呼叫中心應用；
- 基于欣方增值業務平臺進行二次開發人員；
- 基于欣方增值業務平臺進行管理系統人員；
- 基于欣方增值業務平臺進行CTI對接；
- 其他想了解CIN-CC產品的人員
1.3 縮略語
NGN：Next Generation Network，下一代網絡
SS：SoftSwitch，軟交換
SIP：Session Initiation Protocol，會話初試協議
ACD：Automatic Call Distributor，自動呼叫分配設備
欣方增值業務平臺：next generation ACD，基于下一代網絡技術的ACD
CTI：Computer Telephony Integration，計算機電話集成
IVR：Interactive Voice Response，交互式語音應答
CentreX：集群電話
IPC：IP CentreX，基于NGN軟交換的CentreX應用
IM：Instant Message，即時消息
PS：Presence Service，呈現服務
SIMPLE：SIP for Instant Messaging and Presence Leveraging Extensions，基于SIP的即時消息和呈現擴展
2、概述
多媒體增值業務平臺是一個面向電信增值業務提供的支撐環境，它提供完整的增值業務平臺解決方案,以及一整套的軟件工具和設施為電信業務的開發和運行提供便利，包括業務中間件、業務執行環境和業務開發環境，滿足運營商在目前嚴峻的市場形勢中所要解決的快速業務提供和業務創新的需求。多媒體增值業務平臺可用于電信增值業務的開發、運行和維護管理工作，典型用途如NGN的應用服務器、IMS的應用服務器、一號通業務平臺、企業總機業務平臺等，主要用戶為電信增值業務的提供商、開發商、集成商和運營商。
欣方增值業務平臺是基于NGN架構和SIP技術的新型多媒體業務系統，采用下一代網絡技術和開放、分層的架構，可面向多種網絡和終端用戶（PSTN（固定電話網）、PLMN（移動電話網）、3G窄帶音視頻和軟交換）提供豐富的增值業務解決方案，在統一的平臺上支持IPPBX、多媒體聯絡中心、IP
CentreX、即時消息、呈現狀態、統一消息、媒體資源服務器、IVR/IVVR、一號通、多媒體會議等多種通信業務能力，并支持業務的二次開發和定制化。
欣方增值業務平臺采用下一代網絡技術和開放、分層的架構，涵蓋了呼叫接入、媒體處理、核心會話控制、業務應用及開發等NGN體系中所有內容,是一套基于SIP增值業務提供的完整平臺，包括核心控制系統（軟交換）、媒體資源處理系統、業務運行環境、業務中間件及開發環境等業務提供與部署的重要設施，其中：
- 核心控制系統是一個標準的NGN/IMS下多媒體多業務CIN-SS軟交換，包含SIP注冊服務器、SIP代理服務器，提供基于SIP的注冊/注銷、會話控制、業務觸發等功能，也支持分布組網和與其他SIP系統互聯互通。CIN-SS是一個獨立的實體，可用于構建一個完整的軟交換設備，并支持虛擬的多租戶運營網絡。
- 媒體資源處理系統負責IP網中各種業務所需的媒體資源功能，包括業務音提供、會議、交互式應答（IVR）、通知、統一消息、高級語音業務等。
- 業務中間件對SIP等呼叫信令進行了封裝，提供抽象的高層會話控制狀態模型和接口，隱藏底層SIP協議的會話控制和狀態轉移細節，使業務開發變得非常容易和快速；
- 業務執行環境提供高效的異步控制和調度機制，通過計算機軟件異步操作實現電信業務實時性要求，提供業務調度、執行、消息分配、排隊等功能，支持業務的在線更新、加載、刪除、消息跟蹤，滿足業務安全高效運行和靈活管理的需求；
- 業務開發環境提供了一個可視化的業務開發工具SCE，將業務行為封裝為業務無關的控件，開發人員通過控件的拖拽和流程編輯即可實現復雜的電信應用。
可在此基礎上提供形成了多媒體呼叫中心、IPPBX、IPCentreX、IVR/IVVR二次開發平臺、一號通、即時消息/呈現等一系列的重量級新型業務，同時其所提供的業務開發能力允許第三方自主的研發和部署的業務應用，滿足業務應用的個性化需求。
欣方增值業務平臺提供的業務產品有：
- IPCentreX：提供企業統一通信方案和IPPBX的補充業務功能
- 即時消息：提供基于消息和個人狀態的通信能力
- 軟排隊機系統：實現呼叫中心的呼叫接入、會話控制與路由和呼叫中心CTI接入相關功能和接口
3、產品架構
欣方增值業務平臺的核心產品是ACD軟件平臺，其包含五大模塊：軟交換、媒體服務器開放業務平臺、軟排隊機、內置的業務應用AS。
如下圖所示：

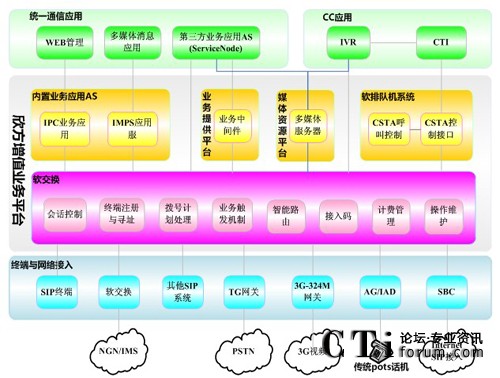

欣方增值業務平臺系統架構圖
......
完整欣方增值業務平臺系統總體方案，請點擊下載
CTI論壇編輯
