基于HFC網絡的運營商型IP電話實現

大唐電信光通信分公司 彭良福 武保劍 2002/03/18

HFC是理想的接入平臺

　　光纖同軸電纜混合網絡（HFC）特有的集中管理、支持多種業務等特點，使其為開展IP電話增值業務提供了理想的接入平臺。

　　利用HFC網絡構建的IP網絡，不僅能夠承載模擬和數字視頻、高速計算機數據業務，而且可以承載IP電話業務。基于HFC網絡的IP電話系統除了與傳統的PSTN互聯互通外，更重要的是提供了端到端的IP電話解決方案。

　　在HFC網絡上開展IP電話增值業務也是HFC接入網的競爭力所在。IP電話的增值業務包括IP漫游、IP電話會議、基于Web的增值業務、IP電話的電子商務等。

　　隨著符合DOCSIS1.1標準的Cable Modem的成本不斷降低，以及VoIP技術的進一步發展，可利用HFC網絡來部分地替代本地公眾電話交換網（PSTN），用戶只需通過一根入戶同軸電纜和一個Cable Modem就可以感受到IP電話帶來的實惠，同時還可以上Internet網沖浪、看電視節目（包括VOD）等，從而對有線電視網、電話網和計算機網的“三網融合”起到積極的推動作用。

基于HFC的混合IP電話系統

　　近兩三年來，IP電話在中國有了較大發展，中國電信、中國聯通、中國吉通和中國網通先后建立了自己的IP電話網絡系統。普遍的做法是在有關城市設立網關，負責城市用戶的接入，網關的一端連接各電信運營公司自己建立的IP網絡或Internet，網關的另一端連接本地市話網，全國范圍內設置幾個關守和一個支持系統中心，便于集中管理和計費。城市網關之間的IP電話網部分稱為IP電話骨干網，以區別于基于HFC接入網的IP電話網部分。

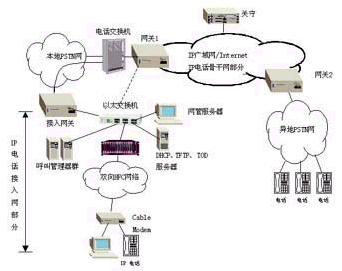

　　與上述兩種IP電話系統不同的是，混合IP電話系統的骨干網部分與接入網部分是通過本地PSTN連接在一起的，而不是直接互連構成的IP網絡，如圖1所示。這種IP電話實現方案適合于城市網關與HFC前端不在同一地方而且又沒有合適的IP網絡將它們連接在一起的情況。這種方案的特點是：可以盡量利用現有的本地PSTN網，節省投資。在開通IP電話的初期一般都采用這種方式。整個HFC局域網作為一個管理域由呼叫管理器或HFC局域網關守進行呼叫控制和管理等，HFC網絡提供商負責收費和HFC局域網的管理。HFC局域網內設備無需公共IP地址，撥號方案靈活，便于擴展業務、增加用戶以及易于分期實施等。

　　該方案中，IP電話用戶之間的通話過程如下：主叫通過具有VOIP功能的Cable Modem和HFC網絡，將話音變?yōu)镮P數據包傳到PSTN接入網關，再還原為模擬話音進入本地電話網，以通過本地電話網連接到長途IP電話主干網。

　　當主叫撥打被叫號碼時，被叫號碼就傳到局域網關守，局域網關守通過這個被叫號碼去查尋號碼地址數據庫，從而決定如何建立呼叫。如果被叫位于本地局域網內，查詢將返回本地局域網內的IP地址；如果被叫位于局域網外，則呼叫需要經過PSTN接入網關的轉換。如果被叫是在異地，就通過可管理的IP網絡或Internet 根據查尋結果將呼叫返回到被叫城市的網關IP地址。

　　本方案屬于運營商型IP電話網絡，IP電話用戶必須經過系統認證，得到允許后才能使用IP電話的長途業務或?qū)⒂脩艉艚修D(zhuǎn)接到本地PSTN網絡。局域網網關可根據運營商和用戶的要求提供不同的撥號和收費方式。一次撥號方式：IP電話用戶可直接撥打被叫號碼，不用撥接入碼，向主叫電話收費；二次撥號方式：用戶先撥接入碼，再根據語音提示進行相關操作，完成最終呼叫，可采用主叫付費、記賬卡付費等多種方式。

網絡世界　2002/03/18
