DCTx160-PCI CTx總線適配卡

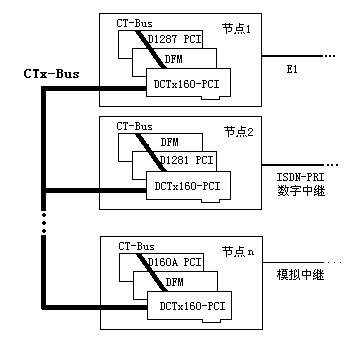

DCTx160-PCI又稱過機卡。它能通過2048個全雙向通道將不同節點上的CT bus（H.100）連接起來，實現接點間的無阻塞通訊，為CT bus 多節點大型系統提供了良好解決方案。過機卡為容錯系統設計提供有效支持，卡上的診斷程序能實時監測禎同步和數據完整性，如有錯誤發生，立即通知應用程序。節點可熱插拔，不影響整個系統正常運行。
性能特點：
�？蓪�(yīng)用系統分布到多臺計算機（節點）中，使應用開發者充分利用CTbus 的4096個時隙。
。直接將內部CT-BUS擴展至外部CTx-BUS。過機卡內為無交換設計，具有多機交換編程簡單，直觀的特點。
。外部連接電纜與Dialogic的SCx160兼容，為34對的SCSI-3電纜。其中包含16對數據碼流，四對時鐘和幀同步（分為兩組），一對參考時鐘。支持最多16臺PC互連。
。過機卡將CT-BUS 32條數據碼流其中CTD0-CTD15擴展至外部CTx_BUS,碼速可設為8.192Mbps, 4.096Mbps, 2.048Mbps 幾個速率，CTD16-CTD31固定為8.192Mbps，保留給本機內部使用。保證每臺機器總保留2048 CT-BUS交換時隙供內部獨占使用，而多機互連的CTx-BUS另可提供多達2048交換時隙。在有需要時（如機器距離較遠）還可降低CTx-BUS碼速，將8Mbps碼流降為4Mbps或2Mbps。這就提高了系統設計靈活性和可用性。
。支持多機間工作于同步或準同步方式，實現雙向可控SLIP BUFFER, 在準同步方式中確保數據幀結構的完整，在必要時可重復或丟掉一幀數據。
。節點可熱插拔，不影響整個系統正常運行。CTx-BUS和CT-BUS同為雙組時鐘，提高系統可用性。
。支持多種時鐘配置方案，方便系統建構。
。所有配置和狀態可由軟件實時控制和監測。
。15米距離內可連接16個節點。
。提供與Dialogic 相似的節點配置程序和配置參數文件以及與Dialogic 相似的編程控制函數接口和工作方式。
軟件支持
支持的操作系統：
Windows NT4.0
Windows 98/ Me
Windows 2000
產品應用：
容錯/備份系統
超大容量CTI系統
定貨信息：
。DCTx160-PCI CT總線適配卡
。H.100卡間連線
DCTx160-PCI 與 Dialogic SCx160的比較：
|
DCTx160-PCI |
SCx160 |
|
|
外部總線 |
CTx-BUS |
SCx-BUS |
|
外部總線最大交換容量 |
2048通道 |
1024通道 |
|
內部總線 |
CT-BUS |
SC-BUS |
|
內部總線最大交換容量 |
4096通道 |
1024通道 |
|
預留內部交換容量 |
2048通道（內部交換與外部交換各有獨立2048通道） |
0通道（內部交換與外部交換占用相同資源） |
|
最大節點數 |
16 |
16 |
|
容錯雙時鐘方式 |
是 |
是 |
|
支持全同步和準同步時鐘 |
是 |
是 |
|
外部互連碼流速率 |
8Mbps,4Mbps,2Mbps可軟件設置 |
固定4Mbps |
|
Message 通道 |
無 |
有（實際很少用） |
|
卡上主時鐘方式 |
無 |
有（用處不大） |
|
支持平臺 |
WINNT,WIN95/98/2000 |
WINNT |
