城市熱點助力無錫廣電運營

2008/09/04

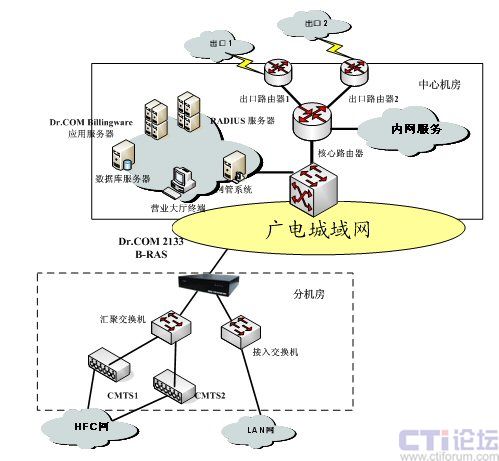

1. 網絡拓?fù)?/strong>


　　根據無錫太湖明珠廣電城域網的規模，以及以后的擴展，本項目采用分布接入，分點采集，統一管理，集中計費的方案，分布接入、分點采集指在各個匯聚層節點，即分機房安裝寬帶接入服務器，由寬帶接入服務器對用戶進行身份認證、接入控制、實時計費、數據采集，并將賬單和訪問日志等傳送至綜合業務系統。集中管理指在中心機房就可以進行全部的管理，包括：網絡設備管理；用戶管理；經營策略管理；賬務管理；安全管理；數據分析。提供完整的用戶資料分析，使用習慣分析，運營統計等詳細分析報表。

　　2. 身份認證

　　沒有身份驗證的計費結果是不能令人信服的。基于網管的計費------利用


　　Dr.COM 2133 B-RAS同時支持以下認證方式：

　　WEB登錄：用戶只要打開任何一種瀏覽器，就會彈出登錄界面，輸入賬號和密碼，就可以上網；

　　客戶端登錄方式：用戶需要安裝一個Dr.COM專用登錄軟件,輸入賬號和密碼就可以登錄,優點是通信經過加密，防止密碼流失。同時也可以實時收到系統的短信息。

　　PPPoE登陸方式：用戶需要安裝一個PPPoE客戶端軟件,輸入賬號和密碼就可以登錄,優點是通信經過加密，防止密碼流失。而且需要認證之后才能獲得IP，容易管理和控制用戶的IP。


　　3. 用戶授權

　　帶寬授權： Dr.COM利用IP第四層技術實現帶寬（準確地說是IP Traffic）的限制。它可對每個用戶進行精確的帶寬限制。

　　服務授權：除了Internet訪問服務，寬帶網絡上還會包含實時股市、VOD點播電子商務等服務，系統為ISP、ICP和用戶打造了一個多贏的統一認證計費平臺。在這一平臺上，用戶只要一次認證，就可以定制各種服務。

　　功能授權：對用戶的使用時段，星期，TCP端口，過濾表進行授權。

　　4. 用戶實時控制

　　目標地址實時控制，目標端口實時控制，使用時段實時控制，使用時間和流量的實時控制，帶寬實時控制，費率實時控制。

　　5. 可靠性優勢

　　基本能夠保持無故障工作時間40000小時，這個數字還在不斷延續。

　　6. 升級擴展

　　采用集中管理、分布式接入認證的方式，升級擴展非常簡便，只需根據實際情況部署Dr.COM 2133 B-RAS接入服務器即可。

五 系統總體設計

　　1. 系統結構設計

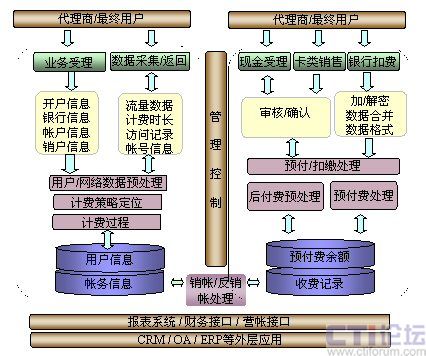

　　業務邏輯：業務邏輯是整個系統的核心部分，是銜接用戶端和最終數據層的功能邏輯實現部分。如圖：


　　2. 功能與子系統設計

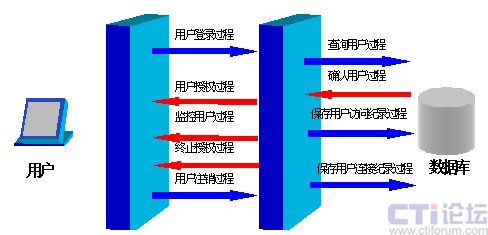

　　計費管理子系統：計費環節主要通過硬件實現，有穩定，可靠，高效等優點。計費子系統由硬件功能和軟件功能兩部分共同組成。硬件部分為接入服務器，軟件部分為后臺Radius模塊。

　　接入服務器主要功能：

　　實時數據采集：通過Dr.COM的數據轉發作用完成數據采集和流量監控。

　　立即計費：硬件根據守護進程傳送的計費策略自動完成計費，并通過守護進程將費用清單傳遞到數據庫。

　　授權：Dr.COM根據守護進程傳遞的用戶管理系統數據給用戶授權，完成部分營業規定操作。

　　認證：Dr.COM同時承擔用戶訪問認證的工作，資料來源為通過守護進程傳遞的客戶資料。

　　Dr.COM 2133 B-RAS特點：

　　實時性：支持從采集、計費、費用累加的全過程實時處理；支持可定制時間間隔的準實時計費，入庫處理。

　　計費算法：針對業務動態配置不同算法。

　　錯誤處理：可配置對錯誤數據的處理模式：支持對信息不全數據不計費，按缺省規則計費兩種模式。對錯誤數據寫入單獨的log文件，對錯誤數據可以重計費，支持對錯誤數據的統計功能。

　　Dr.COM B-RAS性能：可靠性，轉發能力強，平均延遲時間為34-149 us，VLAN終結數目和透傳數目為4096，最大并發用戶數為8000個。

　　Radius功能：承擔系統與Dr.COM 2133 B-RAS的通信任務，協助Dr.COM 2133 B-RAS完成計費、授權、認證的任務。

　　賬務管理子系統：賬務管理是將計費處理后的清單數據，與用戶資料相結合，形成用戶賬單，并對此進行管理。
系統能支持兩種方式的賬務處理：實時帳務處理和周期賬務處理，支持對帳務的人工審核。

　　客戶管理子系統：客戶管理子系統細分為中心客戶管理、地市客戶管理、客戶自服務三部分，涉及到了對客戶資料，客戶信息，占用帶寬，賬務關系等信息的增加、修改、刪除（計費系統內部轉化為修改資料狀態為“注銷”）等。即每個操作賬號均擁有不同的權限和分級管理功能。

　　統計報表子系統：統計報表可以對業務數據進行分析，并產生形式多樣、內容豐富的報表，方便用戶及管理人員的業務分析和決策。

　　系統管理子系統：系統管理提供系統安全、計費策略、各項參數設置等方面的管理功能。

　　接口及增值業務子系統：本系統提供多種對外部系統的接口（主要是一些電信標準訪問接口），并支持未來的增值業務應用開發，并提供對這些應用的承載、管理、計費功能。

　　3. 系統性能設計

　　硬件支撐性能：網絡結構，準確性，穩定性、可靠性，可擴展性，易管理、維護性。

　　軟件支撐性能：

　　支持用戶數：從數據庫和計費系統的角度充分預留足夠的用戶（賬號）空間，以支持寬帶接入業務的擴充。

　　支持龐大的數據容量：采用實時采集并存儲的方式，確保流量記錄（信息）丟失的可能性最小，從而確保計費的準確性。

　　計費策略可擴充性：在支持用戶已有的計費策略基礎上，預留接口實現用戶新的計費策略和業務的實施、開展。

　　統計、賬務、財務功能接口：在數據庫和計費系統中為報表、賬務、財務等外層應用預留接口，可以供用戶定制查詢、報表和財務數據，也為CRM、ERP、OA等附加系統提供基礎和接口。

　　易于使用：系統應易于安裝和使用，具備風格一致的用戶界面，極易上手；

　　安全性和穩定性及相關措施：接入服務器支持雙機熱備份，負載平衡技術。后臺數據庫及應用支持熱備或負載均衡技術并提供安全技術解決建議。

六 總結

　　系統最終完成后將體現以下幾大特點：分布接入，分點采集，統一管理，集中計費。分布接入指面向不同的接入市場需求和城域網規模，在各個匯聚層節點或者在接入層安裝接入靈活部署接入網關。集中管理指在運營商的機房就可以進行全部的管理，包括，網絡設備管理；用戶管理；經營策略管理；賬務管理；安全管理；數據分析。提供完整的用戶資料分析，使用習慣分析，運營統計等詳細分析報表。
