防洪，防汛－遠程視頻監控指揮調度系統
—華緯訊水利行業應用解決方案

2005/06/03

1背景分析

　　由于我國地域遼闊，水力資源分布區域較廣，大小江河、湖泊、水庫和堤壩、閘門、涵洞眾多，要管理好、利用好這些水資源和水力設施，并做到平時與防汛指揮、抗洪搶險并用，對這些水資源和水力設施進行監控視頻化、告警聯動化、指揮可視化的信息化建設，已是擺在各級水力領導面前的當務之急。VC3-6000視頻指揮調度系統，它可以遠程對各流域大小江河、湖泊、水庫和堤壩、閘門、涵洞實行遙視、遙控，監視并記錄水文和水力設施的情況，及時發現異常情況并及時進行可視化指揮調度處理，特別是在防汛、抗洪搶險期，更能充分發揮其獨特的可視化指揮作用。

2需求分析

根據水利系統的特點，其應用主要有以下幾個部分：

2.1 水文、水利設施的監控

水庫、河道周圍環境、堤壩安全、閘門開合度的監控。

水流、水度、水位高低監控。

水面情況、水質情況的監控。

瀉洪區域的監控。

防汛、抗洪搶險期的汛情監控。

2.2 對現場進行應急指揮

當某個監控區域出現異常情況時，上級指揮中心可通過網絡遠程實施可視指揮調度。

在防汛期或抗洪搶險期，上級指揮中心可對現場進行可視指揮調度。

2.3 協同工作

無論是平時，還是防汛期或抗洪搶險期，可通過此系統召開電視會議，研究部署工作。

可利用此系統進行協同辦公或遠程教學，比如：文件傳送、程序共享等。

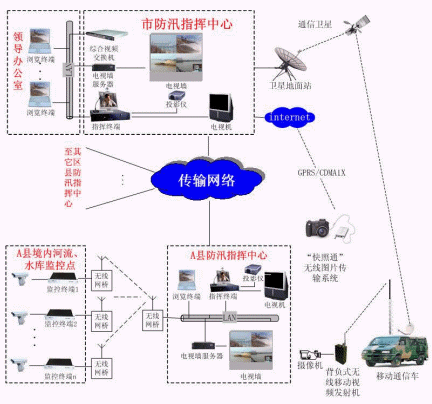

3系統組成

　　每個監控點：通常由攝像機、云臺、防護罩、云臺解碼器、監控終端及相關水文傳感器組成，用來采集視頻信號和水文數據并傳輸?shù)街付ǖ闹笓]終端上，同時接收網絡送來的各種控制信號來控制云臺及攝像機的動作。各監控點與本地指揮中心通過無線微波信道連接。

　　另外，考慮到防汛與抗洪搶險的需要，應在通信指揮車上建一套無線移動視頻接入系統，該系統實現單向視頻傳輸，雙向音頻傳輸。這樣可方便地將防汛與抗洪搶險區域的現場圖像通過該系統再經過車載衛星信道傳至指揮中心，使指揮中心可實時對現場進行可視指揮調度。另外再附以"快照通"無線圖片傳輸系統，通過GPRS/CDMA1X信道，可為指揮中心提供實時高清晰現場水文、水利設施或抗洪搶險現場圖片，為領導決策與指揮提供全方位的數據。

　　本地監控中心：通常由指揮終端、一體化攝像機、相關視頻顯示設備組成。一方面用來監控各監控點的圖像，同時又具有指揮、會議、數據協作的功能。

　　上級監控中心：通常由綜合視頻交換機、指揮終端、一體化攝像機、相關視頻顯示設備組成。一方面用來監控各監控點或較低級指揮終端的畫面，同時又具有指揮、會議、數據協作的功能。
