企業內部IP語音系統的可靠性設計方法
龍夫軍 2010/07/28
當企業的語音業務告別傳統的電路交換網轉向由IP網絡承載，其可靠性如何保障？本文重點解析組網級和網絡級的可靠性設計方法。
在企業內部IP網絡上部署IP語音系統時，不僅需要考慮IP語音系統本身的可靠性，還需要考慮企業內部IP網絡可靠性對語音業務可靠性的影響。其原因主要是由于企業內部IP網絡的特點和IP語音系統的特點所決定。
1. 企業內部IP網絡的特點
運營商級IP網絡以及一些重要的行業網絡由于業務特性要求本身具有較強的可靠性，例如采用雙主控、雙備、多鏈路備份等技術，網絡結構呈現為多級網狀結構。相反，一般普通的企業內部IP網絡，可靠性往往有所不足，除了少量重要節點采用雙鏈路，大多數節點只有單鏈路，甚至有些遠程節點，只有VPN鏈路。而網絡結構基本都是脆弱的樹型結構，而非強壯的網狀結構。
企業內部IP網絡的這種特點，決定了在部署IP語音系統時，必須考慮到當IP網絡中斷時，IP語音業務如何繼續，即需要采取網絡級的可靠性措施。

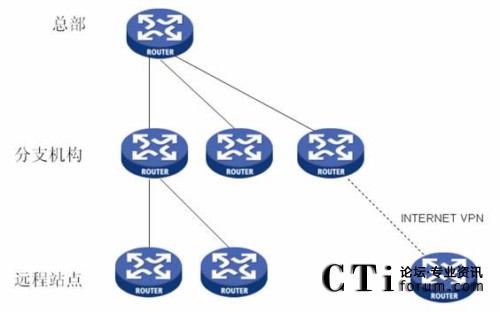

圖1. 企業內部IP網絡的樹形結構
2. IP語音系統的特點
傳統語音系統，例如程控交換機，需要配置主控板、信令板、接口板、業務板等板卡，在一臺設備上完成信令控制、終端接入等功能，并且信令控制、終端接入無法分開。而IP語音系統與傳統語音系統最大的不同就是，能將信令控制、終端接入、智能業務等完全組件化，各組件在IP網絡里分布式部署，各組件按照標準協議進行分工協作。
IP語音系統的這種特點，決定在部署IP語音系統時，必須考慮當位于網絡核心位置的IP語音服務器出現故障時，如何避免全網的IP語音業務的繼續，即需要采取組網級可靠性措施。

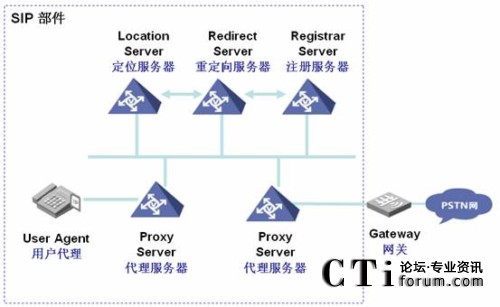

圖2. SIP協議規定的組件架構
3. IP語音系統的可靠性設計原則
在企業內部IP網絡中部署IP語音系統，整網可靠性設計需要符合下面三個原則：
1)設備級可靠性原則：IP語音系統本身是可靠的。
2) 組網級可靠性原則：如果IP語音系統出現故障，其業務能夠得到備份。
3)網絡級可靠性原則：IP語音系統的可靠性要求，比企業內部IP網絡的可靠性要求高。
一、設備級可靠性設計方法
設備級可靠性，通常采用雙電源、雙主控、硬盤冗余、模塊熱插拔等技術。傳統語音系統和IP語音系統都可以使用這些技術。在本文中不再進行詳細闡述。
二、組網級可靠性設計方法
設備級的可靠，也不能避免萬一的故障發生，因此，必須采用組網級可靠性技術來解決。主要包括：雙機備份、1比N備份等。傳統語音系統，由于信令控制和終端接入無法分離，無法使用這些技術。IP語音系統由于其分布式組網機制，先天具有使用組網級可靠性技術的優勢。
雙機備份：其中一臺主用機，一臺備用機，當主用機故障，業務自動切換到備用機，而當主用機恢復正常，業務將自動切回。在IP語音網絡中，信令控制和智能業務設備都可采用這種技術。雙機備份組網，主要用在一些中小型規模的網絡，而對于一些大型網絡，由于設備數量多，如果要對每臺設備配一臺備用機的話，將導致組網成本大幅上升。因此，往往推薦采用1比N備份組網。
圖3. 雙機備份
1比N備份組網：即用1臺備用機，備份N臺主用機的業務。這種組網，不僅成本低，而且可靠性也相當高。該組網對備用機也沒有特別高的性能要求，原因是在N臺主用機中，同時出現故障的設備可能只有1臺或者幾臺，出現大面積故障的概率非常低，而N臺服務器全部故障的概率幾乎為0。

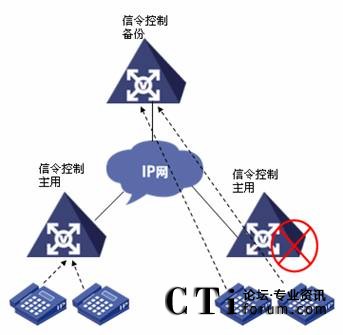

圖4. 1比N備份
三、網絡級可靠性設計方法
在信令控制設備和終端接入設備都能正常工作時，IP語音系統的可靠性可能遇到的最大的挑戰就是當IP網絡連接中斷時，使得信令控制組件和終端接入組件之間失去聯系，導致業務中斷。這個問題由網絡級可靠性技術來解決。
網絡級可靠性技術，包括對網絡狀態的探測技術、以及根據探測結果，采用適當?shù)目煽啃源胧纾罕镜卮婊睢⑦h(yuǎn)端逃生、備份路由等技術。
1. 網絡狀態探測
在IP語音協議中，采用定時器超時機制，來探測其它IP語音組件的狀態。探測機制分為主動式探測和被動式探測兩種。在SIP協議中，主動式探測可采用OPTION消息；而被動式探測主要用在REGISTER、INVITE等消息報文。在實際的IP語音網絡中，往往是將主動式探測和被動式探測二者結合在一起使用。

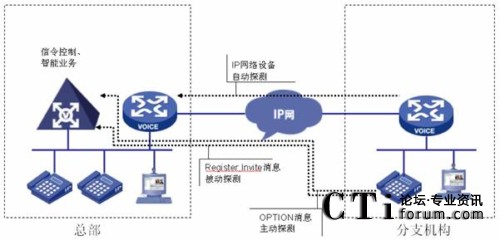

圖5. 網絡狀態探測機制
被動式探測效果不是很好。REGISTER周期，如果設置過短，將導致網內出現大量的注冊報文，占用帶寬，消耗服務器資源，而如果設置過長，將使得檢測變得很遲鈍，當IP網絡出現中斷后，較長時間無法發現。而INVITE檢測周期，如果設置過短，當網絡出現短暫波動，也會導致呼叫無法接通，而如果設置過長，將加大呼叫延遲，直接影響用戶體驗。
主動式探測在設計時，必須減少網絡帶寬占用和設備資源占用。OPTION消息報文小，報文交換次數少，設備不做復雜處理，因此是業界主要推薦使用的探測報文。
當然，IP網絡設備本身也可以具備探測IP網絡連接是否中斷的能力。在此不做詳述。
2. 企業總部和分支機構本地存活
在企業總部、大型分支機構一般都需要部署信令控制設備和智能業務設備，其本地業務都由本地提供，避免因為IP廣域網連接中斷后對本地業務的影響。這種組網必然意味著組網成本上升，特別是在分支機構比較多的情況時。為了降低成本，可將多個業務組件集成在一臺設備上，如把信令控制、語音郵箱等業務集成在一臺設備，對于一些中小型分支機構，甚至可以將信令控制、語音郵箱等組件與語音網關集成在一臺設備上。
3. 遠程站點逃生
對于遠程站點，部署信令控制、語音郵箱等組件的成本相對太高，一般只部署終端接入設備，如IP電話或者IP語音網關。當這些站點的IP廣域網連接中斷時，其本地業務不可能完全保留，但是必須保證語音基本呼叫，也就是說需要具備話音業務的逃生機制。通常，在遠程站點，選擇與PSTN連接的中繼語音網關，作為逃生網關，保證遠程站點的IP電話、IP語音網關、逃生網關之間的語音基本呼叫能夠保留。

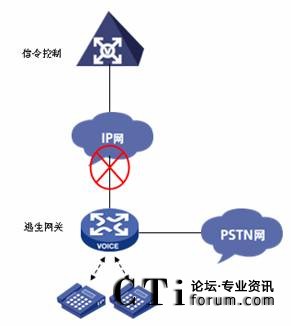

圖6. 遠程站點逃生
4. 備份路由
而異地之間的業務，該如何保證？如果企業內部IP網絡是其IP語音傳輸?shù)奈ㄒ煌ǖ溃敲丛谠摼W(wǎng)絡連接中斷期間，異地之間的IP語音業務確實被迫中斷。要想解決這個問題，必須借助其它網絡的幫助，例如PSTN、INTERNET、衛星網等的幫助。在網絡連接中斷期間，能夠?qū)P語音業務切換到這些網絡上進行承載。
如果各地都有與PSTN連接的語音網關，使用PSTN作為備份連接是一個自然選擇。但是，這種備份，所產生的費用比較高。而且語音通過PSTN傳輸，保密性有所欠缺，對于一些特殊行業而言，更傾向租用衛星網來傳輸備份語音業務流。但是使用衛星網又存在成本高，語音質量低等問題，因此，使用INTERNET VPN是又一不錯的選擇。企業可只在當內部IP網絡連接中斷期間，建立VPN連接，而當網絡恢復正常時，關閉VPN連接，以降低INTERNET VPN的使用費。
PSTN備份路由國內PSTN基本上還是電路交換網絡，企業語音網與PSTN之間的連接主要是E1中繼或者模擬中繼，因此，為了滿足業務切換需要，必須使用中繼語音網關。在切換過程中，需要對媒體流和信令流進行轉換。而且本地需要做一次轉換，到了異地還需要做一次轉換，兩次轉換，將增加延遲時間，影響語音質量。同時，在業務備份能力上，PSTN只能備份語音和傳真業務，而對視頻、數據、消息等業務無法做備份。

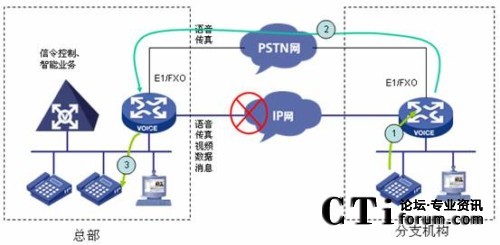

圖7. PSTN備份路由
INTERNET VPN備份路由IP網絡設備主動自動選擇INTERNET VPN作為備份路由，而IP語音系統不必關心IP網絡路徑是否發生了切換。在備用通道上傳輸IP語音報文，不做任何轉換，不會因為轉換而導致語音質量下降。在業務備份能力上，INTERNET VPN能夠備份語音、視頻、數據、消息等業務，如果INTERNET VPN的服務器質量能夠保證，例如延遲在IP傳真許可范圍內，那么INTERNET VPN還可備份IP傳真業務。

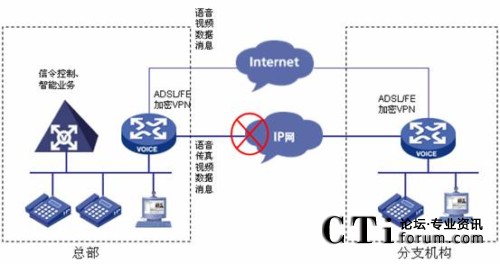

圖8. Internet VPN備份路由
衛星網備份路由企業租用衛星網絡，其地面設備如果使用電話口（如E&M，F(xiàn)XS/FXO或者E1）與IP語音網關連接，那么這種情況與PSTN備份路由類似。而如果使用的是FE等寬帶接口與IP網絡連接，這種情況與INTERNET加密VPN備份路由類似。
相比傳統的語音系統，IP語音系統，在設備級可靠性方面與前者相當；在組網級可靠性方面，比前者具備優勢；而在實現網絡級可靠性方面，通過選擇較好的備份路由，例如選擇INTERNET VPN作為備份路由，IP語音系統的可靠性趨于完美。
