EIP在視頻會議系統中的應用
2003/12/18
1. 系統概述：
由于計算機硬件以及網絡技術的高速發展，傳統的通訊方式如電話、傳真等由于無法達到"面對面"的溝通效果，不能滿足人們?nèi)找嬖鲩L的交流需求。視頻會議系統是支持人們進行遠距離實時信息交流、開展協同工作的應用系統。視頻會議系統實時傳輸視頻與音頻信息，使協作成員可以遠距離進行直觀、真實的視音頻交流。另一方面，利用多媒體技術的支持，視頻會議系統可以幫助使用者對工作中各種信息進行相應處理，如共享數據、共享應用程序等，從而構造一個多人共享的虛擬工作空間。
目前多媒體通訊技術已經進入一個較成熟的時期，利用各種技術方式，在政府機構、事業單位、行業企業內部的廣域網中實施多媒體可視通訊是完全可行和必要的。作為中國嵌入式的倡導者和領導廠商，研祥智能科技股份有限公司利用對EIP嵌入式技術多年來的經驗和對視頻會議硬件平臺的理解，為國內外用戶提供了面向?qū)拵Щヂ?lián)網絡的IP視頻綜合應用系統的硬件平臺，著重于提高內部的辦公通訊效率和可視化信息服務，為客戶提供了優秀的、個性化的硬件平臺。
2. 系統原理：
該系統設計應該是采用一個技術先進、成熟可靠、可管可用、性能優秀，靈活擴展、標準開放的視頻網絡， 并且能夠綜合考慮到該網的中長期發展計劃， 在網絡結構、網絡應用、網絡管理、系統性能等各個方面適應未來視頻會議和多媒體應用的發展，方便的擴容，用戶可靈活的再增加會議點，并最大程度地保護用戶的投資，將該網建成一個面對面交流協作的典范。
整個視頻會議系統采用EC5-1611VDNA作為會議室型視頻終端及FSC-1713VNA作為多點會議服務器。可以設立一個或者多個中心，通過數字傳輸信道，星形級聯而成。
多點控制器采用FSCO1713VNA加IPC-8205組成多點控制單元。作為電信級的多媒體信息交互系統，集多點視頻會議控制單元（MCU）、H.3xx網關（Gateway）和會議控制（Control）于一體。具有獨特的電信級寬帶視頻總線架構，形成了高度可靠的電信級業務平臺。
各個視頻會議系統開發商可以在此平臺上，開發自己的個性化視頻網絡管理系統，它可以集中監控和管理網絡上的視頻會議設備，包括視頻終端和多點視頻會議控制單元（MCU）。

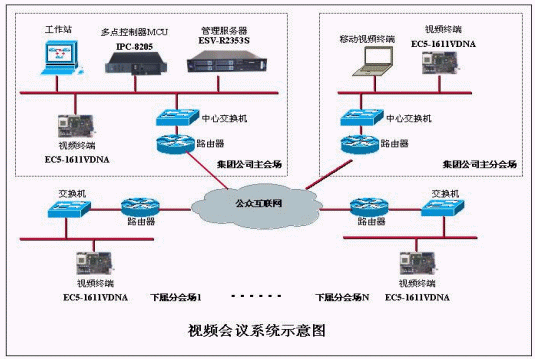

3. 系統框圖：
整個系統采用星型結構，便于視頻會議系統的開發商進行C-S模式的開發。采用集中式管理，便于系統的擴展。任何一個個分會場的線路出現故障，不影響整個系統的運行。在整個系統平臺上還可以做其他多媒體應用的開發，方便用戶進行系統功能的拓展。
4. 系統配置：
·視頻終端：EC5-1611VDNA＋PIII 1G CPU＋256M
EC5-1611VDNA工業級多功能嵌入式單板電腦采用Intel 815E芯片集精心設計，配置一條SO-DIMM插槽，最大內存容量達512MB； 芯片組內集成了高性能的 2D/3D/DirectX 圖形加速控制器，采用顯存與系統內存共享技術，CRT顯示模式分辨率最高可達1600x1200（256色、85MHZ）；提供一個10M/100Mbps以太網控制器；提供多達三個IEEE1394設備連接端口，具有高達400MB/s的數據傳輸率，比目前USB接口快出30倍，充分滿足目前對高數據傳輸率的需求；另外還集成了CompactFlash接口，4路視頻混和輸入，立體聲輸出，255級可編程Super I/O看門狗定時器等，以及PCI擴展插槽。
作為一款多功能的單板電腦，EC5-1611VDNA以其高集成性能和豐富的接口功能滿足用戶不斷增長的需求，非常適合應用于視頻會議系統等各種嵌入式領域。
·多點控制器（MCU）：FSC-1713VNA＋P4 1.8G CPU＋256M DDR＋IPC-8205/PS-270A/6105P4
FSC-1713VNA采用Intel 845GV+ICH4系統芯片組設計的全長工業級CPU板，支持400/ 533MHZ系統總線，Socket478 Intel Pentium 4處理器，支持Hyper-Threading Technology ；配備兩條DDR 200/266 DIMM插槽，可支持最大達2GB DDR系統存儲器，充分發揮Pentium 4的超強處理性能。一個10M/100Mbps以太網控制器，超強的雙網口選擇可滿足更多網絡應用的需要，提供高速的網絡接口；一個AC'97音效芯片；Intel Extreme Graphics 加速控制器，極大加快圖形顯示速度。FSC-1713VNA可滿足對性能和穩定性要求較高的應用需要。
·管理服務器：ESV-R2353S。
ESV-R235S是 2U機架式服務器，是研祥精心打造的性能卓越、穩定可靠、配置靈活、應用廣泛的雙路部門級服務器產品。它主要針對中級應用客戶，強健的事務處理能力、數據吞吐能力和I/O擴展性，全面提升了服務器的服務能力；采用先進的HT技術，為用戶提供了高性價比的"小4路"性能，降低了企業在中高端的投入。
·XEON DP 533MHz 512K L2處理器
·8G DDR266 Registered ECC檢驗內存
·U320 高速SCSI驅動器，4個非熱插拔硬盤位
·100M+ and 1000M雙網口
·460W服務器專用電源，保證應用的穩定性
5. 系統評價
本系統平臺已經成功應用到石油、電力等多個大型視頻會議系統中，到目前為止一直運行穩定，深得廣大用戶和系統開發商的好評。可以加強我國信息化建設，有利于促進企業管理方式的轉變，有利于提高效率、降低成本、增加效益，有利于增強企業綜合競爭力。為我國視頻會議開發商提供了一個穩定、優越、開放的平臺。
研祥智能股份有限公司供稿 CTI論壇編輯
