中興通訊ZXPCS智能業務解決方案
中興通訊股份有限公司 張明哲
2004/02/09
一、前言
現今電信市場的競爭正日趨集中于差異化的服務競爭。這使得電信運營商在了解不同用戶需求的同時，要采用有靈活、快速提供新業務能力的網絡，據此迅速地推出新的業務。智能網正是這樣一種能方便、快速、靈活、有效地生成新業務的體系結構。中興通訊利用成熟的智能網技術提供完善的PCS（Personal Communications System）智能業務平臺服務于無線市話接入系統。中興PCS智能網系統已在國內多個省市大規模應用。
二、中興PCS智能網系統概述
中興通訊是國內最早關注并投入力量開發、生產智能網系統的通信廠商之一，可提供完善的PCS（Personal Communications System）智能網解決方案，中興PCS智能網系統采取了標準智能網的架構，且完全支持用戶的多種移動性智能業務處理需要，當用戶簽約智能業務后，業務的提供不受用戶位置更新的限制，另外運營商可以對用戶在不同位置采用不同的費率。中興PCS智能網同時融合了對固定業務的處理，提供統一的智能業務解決方案。
三、中興PCS智能網系統主要設備介紹
中興PCS智能網系統采用UNIX開放系統平臺，硬件采用高性能的小型機并結合磁盤陣列構成集群工作方式，選用大型的商用數據庫系統，支持Sybase，Oracle，SQL Server等多種數據庫，保證數據的可靠性。系統從設計上避免了單點故障的出現，重要部件均采用1+1熱備份方式，采用集中管理、分散處理的結構，便于故障的隔離和定位。使用面向對象技術和軟件容錯技術，實現業務動態加載，采用內存數據庫技術，提高數據庫處理速度。軟件版本更新和在線升級時，不中斷正在處理的呼叫。系統內嵌可重用SIB（Service Independent Building block）庫、支持管理類業務、提供多級動態和靜態的的過負荷控制、處理能力可線性擴展。下面對PCS智能網系統的主要設備SCP、SMP和VC進行簡單介紹。
1．業務控制點SCP

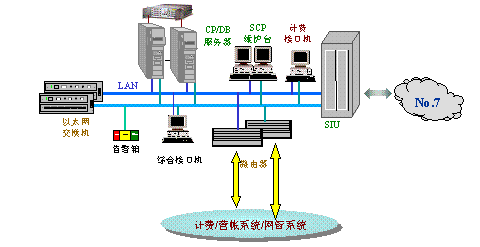

SCP包括三部分：信令接口單元SIU、業務控制服務器CP和業務數據服務器DB。如圖1所示。
圖1 業務控制點SCP
信令接口單元SIU完成七號信令的SCCP/TCAP功能、七號信令協議與TCP/IP協議相互轉換功能、消息分配功能。即將來自SSP的消息按一定的算法分配到不同的CP中。SIU（SignalInterfaceUnit）是SCP七號信令的接口單元，它是在ZXJ10交換機基礎上研制成功的，它具備原交換機的各種功能和穩定、可靠的特性。同時支持64kb/s和2Mkb/s信令鏈路，單模塊最大可提供64條64kb/s七號信令鏈路或8條2Mb/s七號信令鏈路，可支持8個獨立的信令點編碼。SIU根據信令鏈路的大小可以單模塊的配置或多模塊組網。
CP為智能網中的業務控制點，是智能網的核心部分。負責處理業務的業務邏輯程序，CP通過七號信令網與DB、SSP/IP相連，通過數據鏈路 與SMP相連。CP與SSP/IP之間的通信規程采用智能網應用規程。CP通過數據鏈路與SMP進行通信。一方面接受SMP的管理，即CP接受SMP對CP中的數據進行校驗、修改等操作，同時CP能夠接受SMP傳送的SCEP所生成的業務邏輯，另一方面，CP向SMP報告有關統計、告警、計費和一些用戶數據的更新等信息。
業務數據服務器DB提供不同業務的數據服務。實現SCP需要數據的查詢和修改，完成SMP對數據的修改、增加、刪除，同步修改SMP的數據，完成對SMP和DB的數據庫同步，具有實時數據庫的功能。
2．業務管理點SMP
SMP為整個智能網的管理中心，提供接入、業務、數據、系統、計費等的管理功能。它直接接受操作員的管理，管理的結果將影響到業務控制點、業務交換點、智能外設、網絡等。
業務管理系統可設置在本地，也可通過路由器、DDN專線等方式拉至遠端。SMP終端可進行權限劃分、身份鑒別等；可提供詳細的操作記錄；可查詢、設置、修改各種數據；提供各種報表。
用戶的直接接入點是SMAP，即用戶通過SMAP接入到SMP，并將指令傳遞到SMP，在SMAP與SMP之間，是標準的Client/Server結構。
同SCP類似，SMP也采用模塊化設計，對于相應的功能模塊由相應的軟件模塊處理，保證系統的健壯性。用戶執行某種類型的操作，由相應的SMAP發起，接入到SMP對應的軟件模塊，進行相應的處理。

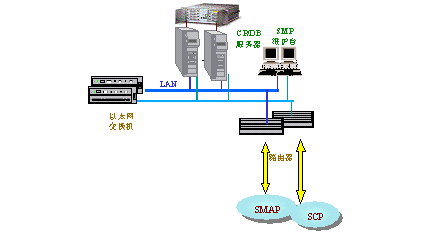

SMP硬件結構和SCP基本相同，SMP硬件組網如圖2所示。
圖2 業務管理點SMP硬件組網圖
3．VC是PCS智能網充值中心。
主要用于存儲充值卡的相關數據，預付費用戶對VC數據庫中充值卡數據的實時查詢及修改。ZXPCS-VC充值中心既可以與ZXPCS-SCP 合設，也可以單獨進行設置。當單獨設置時，充值中心設備的組成與ZXPCS-SCP類似。一般由信令接口單元、主處理服務器、維護臺、告警箱、網絡設備等實體組成。
四、中興PCS智能網靈活的組網方案
中興PCS智能網可根據用戶需要采用多種靈活的組網方案，既可全省或多地區集中建設一套平臺，充分節約投資和快速進行業務提供，又可按地市單獨建設，充分保證業務的靈活性。系統支持與其他PCS網絡的良好互通，可同時為其它系統提供PCS智能業務。中興PCS智能網基于No.7信令與交換網絡連接，不占用話路資源，采用嵌入式組網，智能業務采用簽約信息觸發，SSP（Service Switch Point）和SCP（Service Control Point）之間采用No.7信令進行通信，在這種組網方式下，不存在話路迂回，有效節約運營商寶貴的網絡資源，并可以根據簽約信息靈活開展多種智能業務，智能網信令也能很好地支持用戶的移動性，給用戶提供更靈活、方便和個性化的服務。

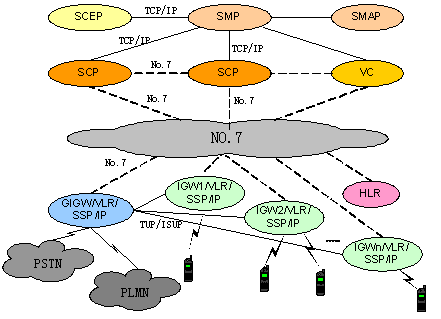

圖3 中興PCS智能網組網圖
采用此種組網方案，具備以下優勢：
無需采用新的號碼段區分PCS預付費用戶，用戶簽約預付費業務無需更換號碼。智能業務的觸發靈活，采用簽約信息觸發業務，不受號碼段或接入碼約束。
提供用戶作被叫時的控制。對于預付費用戶，可提供用戶的被叫計費，特別是漫游時的計費。
解決漫游問題。雖然目前PCS用戶不能漫游，若將來PCS用戶需要進行漫游時，采用此方案即可對PCS預付費用戶進行漫游計費和呼叫處理。
具備多個本地網甚至全省統一建設業務平臺的優勢，SCP通過No.7信令鏈路與移動IGW/SSP相連，所以可以統一在省會城市設置一套PCS智能網系統，即可向全省的PCS用戶提供智能業務。
業務支持能力強。智能網系統集中設置，即SCP/VC集中設置，這樣后續向PCS預付費用戶提供短消息、銀行卡充值等功能只需短消息系統及銀行與單個SCP或VC連接，即可實現向全省用戶提供此項業務。除此之外，利用本方案還可向PCS預付費用戶提供親情號碼、親情卡以及IP電話等多種新功能。
支持用戶按不同位置進行計費的功能，以及位置信息的提供。
支持智能用戶的短消息點對點收發以及短消息點播、短消息訂閱功能。
五、中興PCS智能網提供客戶化的業務解決方案
中興PCS智能網可分別按照個人用戶類和集團用戶類、固定和移動類、數據用戶類、綜合類等不同的用戶群提供不同的業務解決方案，可提供預付費、信用預付費、分時分區計費、預存話費限時打、開心打、自由打、福禮包、親情熱線、隨身行、學子通、VPN、統一帳號、一號雙機、繳費一卡通、個性化回鈴音等20余種智能業務，適用于不同的用戶群。同時可根據實際需要對業務進行修改，或按照要求開發新業務。
六、中興PCS智能網綜合性業務
PCS用戶同時也可能是固定電話或數據用戶的使用者，另外運營商也需要為用戶提供統一的業務解決方案，因此中興PCS智能網采用融合性的智能網結構，完全支持跨PCS和PSTN兩個網絡的綜合性智能業務，對集團大客戶提供統一的業務解決方案。智能網SCP分別通過不同的智能網協議與固定網、PCS內SSP進行信息交互，控制多個網內的智能網業務，另外SCP基于TCP/IP采用RADIUS協議與數據網RADIUS服務器相連，提供對用戶撥號上網的控制。
七、中興PCS智能網良好的開放性
中興PCS智能網系統具備了良好的開放性，可采用標準接口或雙方共同制定的接口與多種系統對接，如短消息系統的SMPP（Short Message Point to Point）接口、97系統的MML（Man Machine Language）或SC（Socket Connect）接口、計費系統的FTP或FTAM接口、網管系統以及充值系統接口。實現智能網用戶的短消息功能、97受理功能、統一網管監控等多種功能。
