構建小區樓宇PLC網絡

孫蔚林 2003/09/08

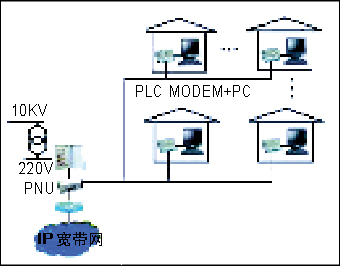

PLC 小區結構圖

　　由傳統六層磚結構樓房組成的住宅小區，有小區住戶較多、用電量大、線路環境復雜設備老舊的特點。上網率一般小于50%，可采用小區內LAN寬帶、樓內PLC的方式。在分配到樓宇電力線引入端的公用電表箱處，使用數據集中器將寬帶信號數據接入電力線，由PLC系統將數據送入各戶，整個施工無須改動任何配電線路。此方式也適合塔樓結構的住宅建筑小區。對于上網率特別高的公共場所/樓層(如辦公樓、賓館、招待所等)，可使用寬帶信號到樓層+PLC方式解決。

　　設備分類

　　所有的PNU功能上都是電力線載波調制方式來傳送網絡信息，但用途各有不同，這是大家所關心的問題： 設備一：PLC數據集中器，它是配電網的專用寬帶電力線接入設備，一個LAN端口用于橋接寬帶網絡，六路數據端口可將數據信號耦合進不同的用戶電力線，適合配電間安裝使用。 設備二：PLC網橋，配有一個電力線端口和五個100Base-T以太網端口，用于PLC網與其他不同網絡之間的橋接，它可以將家庭內部一個多臺電腦及共享打印機組成的小型網絡與電力線寬帶接入。如果愿意也可以把它作為寬帶電力線接入的耦合設備來使用。設備三——PLC路由器，同樣配有一個電力線端口和多個以太網端口，具有寬帶電力線接入耦合、路由多重功能，可以把PLC網中用戶數據通過路由發送到Internet。當然，大家也可用它將家庭內部小型網絡與電力線寬帶接入，實現共享。

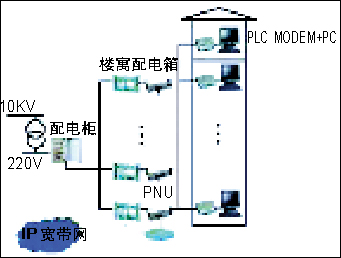

PLC 樓宇結構圖

　　目前PLC系統網上傳輸速率一般為14～45Mbps，到用戶終端約2Mbps帶寬。主要廠家有ascom、Xeline、Oneline、Intellon等。

　　上網選擇

　　當你家只有一臺電腦上網時，很簡單只要具備一只PLC Modem(電力貓)，將它電源插頭插在室內任意一個電源座上，另一端插入微機USB或LAN端口即可使用。

　　多臺微機同時上網有兩種選擇，一是使用多臺PLC Modem插在家中不同電源插座上分別上網，適用于面積大且復雜結構的居室情況。二是家庭內部組建一個小型網絡，通過PLC Modem或PLC網橋共享一個帶寬出口方式上網，這樣可增加通道速率，也可減少上網開支還可以實現打印共享等功能，具備的條件是每臺微機都要有LAN端口。

　　需要關注這樣一個問題：PLC網絡是利用配電網進行共享模式的數據傳輸系統，當傳輸速率一定時，上網人數越少網速越快。規劃者可根據小區用戶的在線比率、數據下載比率及最小需求速率合理確定網絡覆蓋范圍。典型的配置中，一般一個PLC數據通道能夠在2Mbps的最佳傳輸速率下支持80個用戶。
