IPTV中間件技術的探討

楊崑 2007/07/26

  摘要:IPTV系統設備和終端設備制造商為降低發展成本都提出了對中間件技術的需求,但各廠家的理解差異明顯。本文介紹了中間件技術的主要關注點,理論上預計帶來的益處,對中間件定義的探討,以及機頂盒中間件研討等等。

一、研究背景

  內容運營商和業務運營商在實際工作過程中都從不同角度提出了對中間件技術的需求;

  IPTV系統設備和終端設備制造商為降低發展成本都提出了對中間件技術的需求,但各廠家的理解差異明顯;

  中國通信標準化協會開展IPTV中間件研究報告已經完成初稿,主要針對中間件的發展現狀,基本定位和解決思路;中國代表團將向國際電信聯盟已提交相應的提案,以推動國內標準化研究成果走向國際;

  AVS-IPTV試驗出現瓶頸,急需解決不同廠家的終端或系統之間的互通問題,目前比較現實的方法是通過中間件的方式。

對中間件技術的主要關注點

  不同廠家的IPTV終端和IPTV局端系統需要通過低成本、易實現的方式實現互聯互通;不同廠家的IPTV局端系統需要實現互聯和互操作;

  IPTV業務運營商需要IPTV系統中不同位置的業務應用模塊均可以動態加載,實現業務功能的平滑升級;希望業務開展過程中IPTV終端通過中間件模塊實現業務和管理的動態加載;

  IPTV終端廠商能夠?qū)崿F(xiàn)各中間件開發平臺的API接口遵循標準統一的接口規范,支持自身產品的通用性和從而降低自身產品開發成本

  第三方IPTV應用開發商在IPTV系統業務平臺上開發各種增值應用,并可靈活地修改和添加;

  業務平臺提供商希望通過統一的中間件平臺和不同類型、不同需求的內容提供商快速連接。

理論上預計帶來的益處

  實現IPTV業務時可以跨越技術和標準的復雜性,使應用可以運行在多種硬件和OS平臺之上;

  用簡單的方法定制具有運營商特色的應用,并且可以提高開發效率,減少開發成本,跟上技術的發展;

  使整個系統中使用量較大產品的開放性和可移植性更強;

  加快完整IPTV產業鏈的形成,能夠吸引更多的終端硬件廠商、應用開發商和中間件開發商參與進來;

  滿足大量新業務、新應用開發的需求;

  降低整個產業的發展成本。

二、對中間件定義的探討

  IDC給出的定義:中間件是一種獨立的系統軟件或服務程序,分布式應用軟件借助這種軟件在不同的技術之間共享資源,中間件位于客戶機服務器的操作系統之上,管理計算資源和網絡通信。

  中間件是一類軟件,而非一種軟件;

  中間件不僅僅實現互連,還要實現應用之間的互操作;

  中間件是基于分布式處理的軟件,最突出特點是其網絡通信功能。

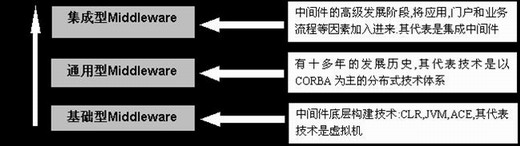

討論-中間件的演進

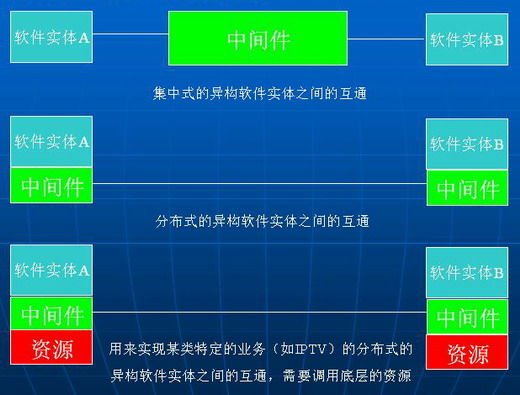

討論-中間件概念的理解

  IPTV包含了大量計算機技術和概念、但同樣繼承了電信和廣播電視應用的特點、因此IPTV系統的中間件將具有特殊性:  討論-中間件的定位 討論-終端側中間件可以不包含的模塊 討論-系統側中間件的分析  目前正在討論的階段性定義

  位于IPTV設備底層系統資源(包括硬件、操作系統和網絡資源)和應用程序之間的獨立的系統軟件或通用服務程序;

  應用程序借助這種軟件在不同的技術之間共享計算資源和網絡資源;

  這些和IPTV相關的服務程序具有開放的標準的程序接口,它以應用程序接口API的形式存在,能夠適用不同的操作系統和硬件平臺;

  IPTV中間件可以有多種實現方式,其核心作用是將應用程序和底層系統資源隔離開來,任何按照某中間件提供的應用程序編程接口實現的應用程序可以運行在該中間件之上;另一個重要的作用是實現應用與應用之間的交互。

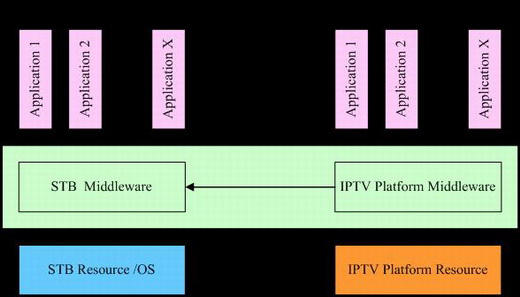

三、IPTV中間件所處位置


四、系統側中間件的研究

  系統側中間件的分歧比較大,目前還不存在達成一致意見的可能性;

  造成分歧的主要原因在于明確系統側中間件首先需要界定其所處界面和研究出發的角度,目前包含邏輯模塊、業務實現、工程需求三種模式,還難以形成共識;

  商業推廣引入更多的混亂,需著重強調中間件不是包裝,是一種實際的技術解決方式。

五、機頂盒中間件的研究

  機頂盒是位于用戶側的核心設備,是所有IPTV業務和媒體的終點和呈現設備,可與IPTV系統設備連接實現如下功能; 5.1基本要求

  中間件系統應該以獨立的開發平臺方式提供,具有一個基本的集成開發環境;應用開發商可以基于該平臺靈活方便地進行應用的開發;

  中間件系統開發平臺應該支持標準定義的所有API集合;

  中間件系統開發平臺應該支持以下的操作系統:

  VxWorks;

  Linux;

  WinCE;

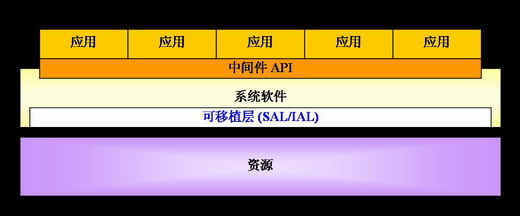

5.2推薦的機頂盒中間件層結構


  中間系統層架構是一個基于軟件模塊結構的抽象層次定義;它定義了中間件模塊在機頂盒中是怎樣被組織的以及在整個機頂盒軟件體系結構中處于什么位置;

  整個機頂盒軟件模型被考慮分成三層:資源層、系統軟件層、應用層,其中中間件模塊位于系統軟件層;

  從應用的角度來看,中間件API位于應用層和系統軟件層之間,由系統軟件層提供一套獨立的API給應用層調用。

5.3資源層

  機頂盒平臺中的硬件實體包含許多功能,主要包括硬件資源和各種接口和設備的驅動程序,從上層來看,體現為硬件資源和軟件資源;在整個機頂盒平臺架構中,硬件實體可以是多種多樣的,不同的機頂盒廠商可以提供不同的硬件平臺;

  從一個抽象的觀點來看,如果把平臺的邏輯資源映射到一個或者幾個硬件實體,那從上層的應用來看,平臺就是統一的了;借助系統軟件層的可移植層,底層資源能透明地提供給應用層使用,任何一個應用可以自由地把底層同類的不同的資源看作一個特定的實體元素,基于統一的接口,非常方便地去訪問這些資源。

硬件

  硬件層屬于機頂盒中的物理層,它包含了CPU和提供不同接入及功能的各種物理接口;包括下列但不限于下列接口應被支持:

視頻接口,詳細的視頻接口要求需要參考機頂盒規范;

音頻接口,詳細的視頻接口要求需要參考機頂盒規范;

Flash;

UART

紅外接口;

驅動

驅動負責控制所有硬件資源的操作,機頂盒中其它模塊只能通過它去控制和操作硬件資源;

對于不同的操作系統平臺,驅動有不同的結構和接口,可移植層應該屏蔽掉這一層。

5.4系統軟件層

  應用層不直接調用和操作資源,而是由系統軟件層對資源進行抽象和封裝,提供給應用層調用。這個中間層分離了硬件和應用層,使應用層具有非常強的可移植性。系統軟件層主要包括中間件核心層模塊和可移植層模塊。

系統軟件層基于抽象模型的方式來實現所有的API: 

可移植層支持中間件軟件層和應用層運行在不同的操作系統和硬件平臺上,例如,針對一個特定的應用平臺,操作可以是Linux、VxWorks、WinCE等。

5.4.1可移植層

  系統抽象層:系統抽象層(SAL)負責對操作系統進行抽象,它封裝了所有的通用操作,包括任務、定時器、消息隊列等,以及一些公共的數據結構,如隊列、堆棧等;系統抽象層屏蔽了操作系統,因此它應該能支持多種操作系統,如VxWorks、Linux、WinCE等等。通過使用SAL層接口,應用程序和系統軟件層不需要關心當前使用的是哪種操作,而且這些應用軟件能非常容易地移植到不同地操作系統平臺。

  接口抽象層:接口抽象層(IAL)負責對底層硬件平臺進行抽象,它封裝了所有底層硬件平臺和接口設備的操作和接口,包括Flash、RAM、鍵盤、鼠標、遙控器等等。接口抽象層維護一個來自于各種輸入設備的鍵值隊列,并且負責把這些鍵值傳送到應用層。通過這種方式,應用層不需要關心當前使用的是哪種輸入設備,而僅僅需要知道當前的鍵值以及怎么處理這些鍵值。為了達到這個目的,一個為所有輸入設備服務的統一的鍵值映射表應該被定義。

5.4.2中間件核心層

  中間件核心層基于模塊化的軟件模型結構,通過可移植層調用操作系統資源和底層硬件資源實現相應的中間件功能。中間件核心層模塊通過中間件為上層應用提供各種服務,它包括所有相關的協議和各種客戶端操作,如媒體操作、媒體傳輸控制、用戶認證、底層資源管理、下載服務、數字版權管理、安全管理等等。雙模機頂盒應該能基于同一個中間件API提供DVB功能。

啟動及初始化模塊

  啟動及初始化是機頂盒開始工作的第一步,該模塊主要完成系統初始化工作,準備運行環境及上下文。啟動和初始化模塊主要應該實現以下功能:

安全及認證模塊

  安全及認證模塊負責整個系統的安全管理和控制,包括網絡安全、軟件升級、用戶安全認證及業務應用安全等相關功能。安全及認證模塊具體應該實現以下功能:

升級和下載模塊

  升級和下載模塊負責底層平臺、系統軟件包括中間件、上層應用及一些應用需要的特殊數據如EPG數據的動態升級和下載。升級和下載模塊具體應該支持以下功能:

媒體播放和控制模塊

媒體播放和控制模塊向上層應用提供音頻視頻媒體播放的核心控制功能,它是流業務的控制臺,負責流業務操作控制,如播放、停止、暫停、快進、快退等。


數字版權管理模塊

  數字版權管理模塊為上層應用提供一個獨立的接口,提供給應用程序一個高級接口來訪問條件接入系統,而底層的條件接入系統在處理例如權利控制消息和權利管理消息時,并沒有暴露給上一層的應用程序。數字版權管理模塊屏蔽了不同的數字版權系統之間的差異性。

  數字版權管理模塊具體應該實現以下功能: License管理和密鑰管理;

  和媒體控制模塊結合,可以完成媒體流和數據流的解擾;

終端管理模塊

  終端管理模塊負責機頂盒的管理和配置功能,包括本地配置、遠程管理、日子管理、版本升級、異常管理、安全管理、QoS策略管理等等。終端管理模塊具體應該支持以下功能:    資源管理模塊

  資源管理模塊負責管理和調度應用程序使用的各種資源及他們的狀態。任何具有有限資源的系統都需要某種方式管理這些有限的資源,并且保證任何資源的爭用的公平的分配和應用程序的穩定性。所有的應用程序都需要注冊資源的使用狀態,如果資源管理器發現多個應用程序有資源使用的沖突,它將通過既定的規則進行資源調度。

5.5應用層

  應用層實現各種交互式的業務,它可以運行在一個或多個不同的硬件平臺上。在應用層和系統軟件層之間,中間起著一個非常重要的接口的作用,從應用層看來,它屬于系統軟件層的頂層。

  中間件層負責來自于交互應用的操作控制。通過中間件軟件層,我們能靈活地開發各種不同的應用,不需要關心不同的硬件接口,不同的操作系統平臺。

六、ITU-TFGIPTV中間件標準進展介紹

  國際電聯IPTV焦點組(ITU-TFGIPTV)第二次標準會議于2006年10月16-20日在韓國釜山進行的

  第六組(中間件應用與內容平臺工作組)關于中間件的主要結論是:

  輸出文檔中關于中間件定義:
  Middleware:AsystemsoftwarefacilitatinginteractionbetweenasubscriberandtheMediaDelivery.

  在WG6的輸出文檔中專門設立一章來討論IPTV終端中間件,主要結構包括:

  ScopeofFunctionality

  API

  確定了中間件的編輯

  Mr.QuanWang,UTStarcom

  Mr.DamienAlliez,NDS

  在輸出文檔中確定了中間件API的部分需求

  DTV/DVB對ITU中間件標準的影響

  WG6的許多成員來自DTV/DVB的產業,因此歐洲的MPH(DVB)與北美ACAP(ATSC)和OCAP(Cable-Lab)將對未來的中間件產生影響。2006年11月23日

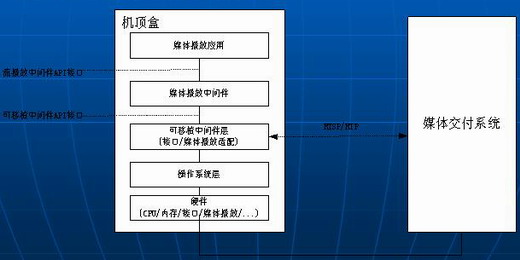

  WG5輸出文檔中IPTV終端的軟件架構
