IPTV業務在NGN體系架構中的定位分析

徐貴寶 郭亮 2008/02/01

1、IPTV概述

  自從微軟1999年的“維納斯計劃”開始,IPTV已經從萌芽階段逐漸成長起來,特別是從2004年我國逐漸開始了各方面的試驗工作。然而,無論是技術方面還是在運營和政策方面都爭論得非常激烈。爭論的焦點主要集中在兩個問題上:一是IPTV業務到底包含哪些內容,也就是該做什么和不該做什么的問題;另一個是IPTV業務的牌照問題。這個問題包括兩個方面:一方面。該由電信管理部門還是廣電管理部門來發放牌照?另一方面,該把牌照發給電信運營商還是廣電運營商?也就是說,電信運營商和廣電運營商兩者誰可以來運營IPTV業務?

  實際上,這些爭論歸根到底就是由于對IPTV業務沒有明確的定位。沒有明確定位所帶來的直接問題就是概念混亂,業界說法不一,電信和廣電分別站在各自行業的立場對IPTV業務進行解讀。在電信領域,IPTV被理解為寬帶增值業務,只是這時IP所承載的寬帶業務是TV節目而已(既“TVoverIP”),所強調的是IP承載。在電信領域內部,對IPTV業務的理解也不盡相同。一部分人認為,把電視節目移植到網上。只要能在寬帶網絡上看電視就是IPTV業務;另一部分人則認為,IPTV業務什么都可以做,它可以包容語音、數據、視頻等幾乎所有多媒體業務,基本上與電信界目前所討論的下一代網絡(NGN)相差無幾。在廣電領域,IPTV業務被理解為網絡電視,只是這時的電視節目是通過IP傳送而已(既“IP+TV”),所強調的是TV業務。正因?yàn)樵谶@場爭論中,公說公有理,婆說婆有理,使得產業發展遭遇到了一系列的問題,這些問題包括缺乏規范的技術和統一的標準、產業鏈主要環節合作不暢、遲遲不能找到可行的商業模式、運營模式不清、運營主體不明、盈利模式不成熟、用戶對IPTV業務的接受度、監管部門界定和責權不明、監管和產業政策難以出臺等。

  為了加快IPTV產業化進程。推動IPTV產業盡快步入健康發展的軌道,非常有必要對IPTV業務的定位加以研究。本文旨在對IPTV業務在NGN體系架構中的定位加以分析和探索。

2、NGN體系架構簡介

  在2004年初召開的NGN會議上,國際電聯給出了如下的NGN定義:一種能夠提供電信業務的基于分組的網絡,能利用多種寬帶能力和QoS保證的傳送技術,并且其業務相關的功能獨立于其底層傳輸相關的技術;能夠支持通用移動性,實現用戶對業務使用的一致性和同一性。NGN的主要特點有:支持業務多樣化,提供開放的業務接口;是可方便的管理調度和維護的,具有低的維護成本;保證質量和有足夠的安全性和可靠性的承載。

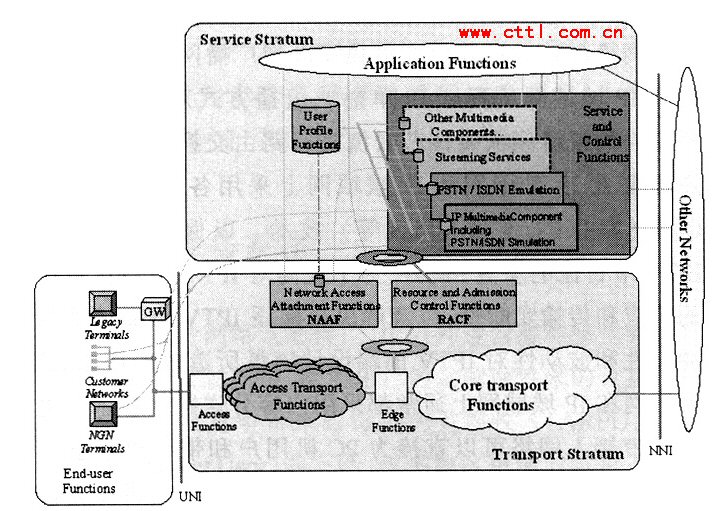

  在最新的NGN體系架構(如圖1所示)中包含業務層和基于IP的傳輸層兩個層面。在NGN體系架構的業務層面中包括應用系統、業務與控制系統、用戶資料系統三大部分。其中,在NGN體系架構的傳輸層面包括核心傳輸系統(CTF)、接入傳輸系統(ATF)、網絡接入附著功能系統(NAAF)、資源與接納控制功能系統(RACF)幾個部分。核心傳輸網與接入傳輸網通過邊界網關相連。傳輸層在NAAF和RACF的控制下為用戶設備(傳統終端、用戶網絡、NGN終端等)提供IP連接。由于NGN支持各種各樣的用戶設備,因此各種各樣的用戶接口和用戶網絡都可以連接到NGN接入網中,不管它是一個簡單的電話機還是復雜的公司網絡,也不管它是固定的還是移動的,也不管它是傳統的還是新型的。

圖1 NGN體系架構

  我們注意到,在業務與控制系統中,ITU-T又把業務分成了四個子系統,即IP多媒體業務(IMS)、PSTN/ISDN仿真業務、流媒體業務(SS)和其他多媒體業務(OMS)。其中,流媒體業務指在Internet/Intranet中嚴格按時間先后次序傳輸和播放的連續音/視數據流,其特征是數據流具有連續性、實時性和時序性。

3、IPTV是一種NGN業務

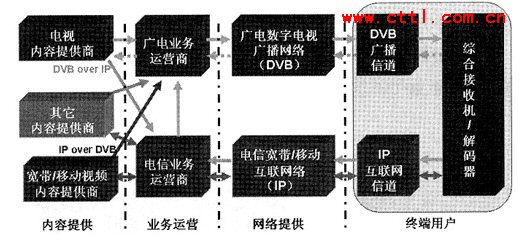

  圖2給出了IPTV業務實現的示意圖。在該業務實現圖中,我們把它分成內容提供、業務運營、網絡提供和終端用戶四個環節。

圖2 IPTV業務實現示意圖

  從圖2中我們可以看出,IPTV實際上有電信和廣電兩條業務通道。其中,電信的業務通道是雙向的通道,而廣電的業務通道是單向的,電視內容提供商可以利用DVBoverIP技術通過電信業務運營商來開展IPTV業務。寬帶/移動視頻內容提供商也可以利用IPover DVB技術通過廣電業務運營商來開展IPTV業務。由于廣電的業務通道是單向的,需要找到一條回路才能開展IPTV業務。這條回路既可以借助電信的業務通道來實現,也可以再重新鋪設一條回路(盡管再重新鋪設一條回路會由于從技術和經費上都需要巨大投入而使雙向改造實現起來十分困難,并且這種改造的投入和產出之間可能會產生相當大的差距,雖然可行性不大,但這畢竟是一種可以實現的解決方案)。

  從上面的分析我們可以看出,IPTV業務可以通過電信寬帶/移動互聯網絡、雙向廣電數字電視廣播網絡或“廣電數字電視廣播網絡+電信寬帶/移動互聯網絡”來實現。不可否認,電信寬帶/移動互聯網絡屬于NGN網絡中的一種,廣電數字電視廣播網絡也是一種NGN網絡。另外,NGN是一個具有全業務提供能力的網絡,包括語音、數據、視頻、流媒體、Internet接入、TV廣播、移動等各種業務。不論該業務所需帶寬多大,不論其終端類型是哪種,也不論該業務是固定的還是移動的,在NGN網絡中都能夠找到合適的業務接口。因此,毫無疑問IPTV是一種NGN業務。

4、IPTV業務在NGN體系架構中的定位

  從上文的論述中我們已經知道,IPTV業務網絡是一種NGN網絡,IPTV業務是一種NGN業務。那么,在NGN體系架構所列出的IP多媒體、PSTN/ISDN仿真、流媒體和其他多媒體這四種業務中,IPTV業務到底屬于哪一種NGN業務呢?

  雖然利用IPTV業務平臺可以提供電視節目直播(LTV)、視頻點播業務(VOD)、準視頻點播(NVOD)、時移電視點播(TSTV)、電視網絡沖浪(Web-TV)等基本業務。還可以實現對視頻即時通信、電視短信、互動廣告、在線游戲、在線購物等各種視頻業務的支持,但實際上IPTV的主要出發點還是為TV終端用戶提供更多的服務,因此只有電視節目直播(LTV)、視頻點播業務(VOD)、準視頻點播(NVOD)、時移電視點播(TSTV)這幾種業務才能稱得上是IPTV的核心業務,這些業務的數據流都具有明顯的流媒體特征——連續性、實時性和時序性,而且這些業務也同流媒體業務一樣,具有高帶寬、高QoS保證、雙向不對稱/對稱流、點對多點的廣播流、巨大的并發服務數和海量的業務數據等各方面的需求。

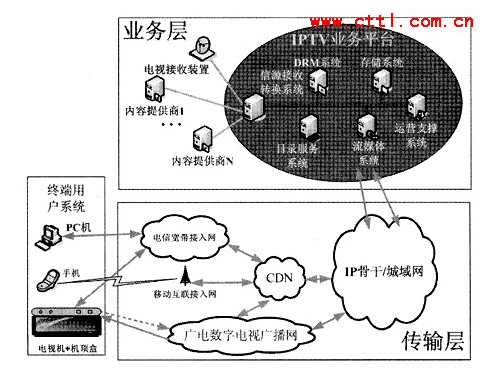

  典型的IPTV網絡系統構成如圖3所示。其中包括內容提供商、IPTV業務平臺、IP網絡和終端用戶四個環節。

圖3 一個典型的IPTV業務系統組成

  在圖3所示的IPTV業務系統中,內容提供商負責節目源的制作和錄入環節。這一環節主要是將非數字化的節目轉換成為可以在IP網絡上傳播的數字內容,這就同互聯網內容提供商的內容制作環節一樣,是通過離線的方式完成的,屬于內容還沒有進入到業務提供環節之前的工作。因此,嚴格來講,節目源的制作和錄入環節還不應該稱為IPTV業務系統的一部分。

  IPTV業務平臺一般具有節目采集、節目存儲、節目服務和用戶鑒權等四種功能。IPTV業務平臺所提供的主要是來源于廣電系統的電影、電視等流媒體類型的節目。節目采集主要負責節目的接收(接收其它內容提供商所提供內容的方式很多,既可以通過衛星、CATV網、地面無線和IP/ATM等網絡手段,也可以通過光碟、現場錄音錄像等方式直接獲得)、節目的壓縮編碼或變換編碼及格式化、加密和DRM打包、以及節目生成等任務。節目存儲主要負責對經節目采集程序處理后生成的節目的大規模存儲任務。節目服務主要負責將系統所采集和存儲的經過加密的視音頻流媒體節目以IP單播或組播的方式從視頻服務器播送出去。用戶鑒權主要負責對用戶或用戶終端設備進行認證,并從DRM授權/密鑰服務器向被認證的用戶或用戶終端設備傳送DRM授權/密鑰。使用戶能夠?qū)σ呀邮盏募用芤曇纛l流媒體節目進行解密和播放。

  IPTV系統所使用的網絡是以TCP/IP協議族為主的網絡,包括電信的骨干/城域網絡、寬帶接入網絡和內容分發網絡(CDN)以及廣電的數字電視廣播網絡。IP骨干網和IP城域網負責以IP單播或組播方式對IPTV平臺所發送的視音頻流媒體節目流進行路由交換傳輸。通常還需要在IP骨干網和IP城域網上采用各種不同的IPQoS(如Diffserv和MPLS等)技術,以保證所傳送的IPTV節目流的質量。此外,為了提高對IPTV節目流點播的響應和傳輸實時性,以及解決或減緩IPTV點播請求的沖擊性和波動性對IPTV前端設計容量所造成的壓力。IP骨干網和IP城域網上通常都采用內容分送網絡技術。電信寬帶接入網絡可以直接為PC機用戶和帶有機頂盒的電視機用戶提供IPTV接入服務;移動互聯網絡可以直接為手機類移動用戶提供IPTV接入服務;廣電的數字電視廣播網絡可以為帶有機頂盒的電視機用戶提供IPTV接入服務。

  IPTV用戶終端設備被用來接收、存儲和播放及轉發IP視音頻流媒體節目。基本上可以分為“電視機+機頂盒”、PC機和手機終端等三種類型。目前,數字電視機頂盒一般都是僅支持TV節目的處理,未來的機頂盒設備將向一機多用的方向發展,可以提供DSL,CABLE甚至WLAN等多種方式的接入,并逐漸向綜合性的家庭網關過渡,同時支持互聯網接入、VoIP和TV業務。

  從上面的分析中可以看出。IPTV業務平臺具有明顯的NGN業務層特征,屬于NGN業務層部分;IPTV傳輸網絡具有明顯的NGN傳輸層特征,屬于NGN傳輸層部分;IPTV用戶終端設備具有明顯的NGN用戶終端特征。屬于NGN用戶終端部分。

5、結束語

  盡管IPTV內容上融合了文化傳媒領域,發行方式上融合了電信服務領域,消費上融合了家電領域,但是IPTV的核心業務屬于流媒體業務范疇,IPTV業務平臺屬于NGN業務層部分,IPTV傳輸網絡屬于NGN傳輸層部分,IPTV用戶終端設備屬于NGN用戶終端部分。可以說,IPTV的出現符合下一代網絡(NGN)的發展趨勢,是NGN的重要組成部分之一。但是,對于IPTV業務系統來講。還有許多細節問題有待于研究。例如,具體有哪些部分可以直接使用NGN體系架構中現有的部分,哪些部分在NGN體系架構中還沒有體現出來等。相信這些問題的解決一定會有助于牌照謎局的破解,促進IPTV業務成為可運營業務時刻的早日到來,加快IPTV業務的產業化進程,形成實現IPTV產業鏈各個環節的共贏局面,迎來IPTV的輝煌。
