UIT分布式視頻監控存儲解決方案

2008/08/07

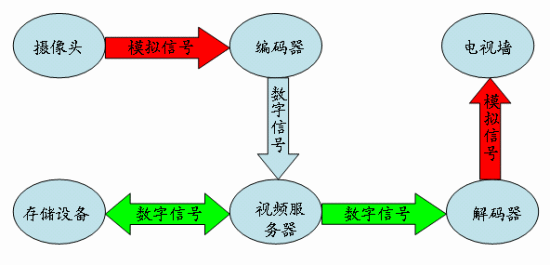

圖1：傳統網絡視頻監控系統

　　通過上圖可以看出，這種模式仍存在一些局限性。

　　監控數據在寫入和讀取的時候都要經過視頻服務器（存儲服務器），那么視頻服務器就會成為系統的故障點，也會成為整個視頻監控系統的瓶頸；在監控中心，如果幾百路數據同時寫入的時候，那么可能會有上百MB的帶寬需求，一般存儲設備都會具有幾百MB的存儲帶寬，所以后端不會出現性能瓶頸，而流經的視頻服務器前端通過以太網接口與幾百路視頻相連，考慮到服務器本身承受并發IO的能力和網卡的可利用率，很難承受幾百路視頻數據的同時寫入，所以視頻服務器也就成為了整個系統的瓶頸所在；

　　在一個大型視頻管理平臺中，會有很多軟件功能模塊，如網絡直播、網絡錄像、視頻點播、報警聯網控制等，相應的會有很多服務器，這種方式對客戶最直接的影響就是增加服務器成本，另外，現在全球都在倡導節能，而繁多的服務器無論是在空間上還是在節電上，都不能算是一套綠色解決方案；

　　隨著政府對安防建設關注程度的不斷增加，視頻監控系統每年都在擴大。前端監控點數量的增加，后端的存儲容量也成比例的的增加，同樣視頻管理平臺也要相應的擴建，錄像、轉發等服務器也會相應的增加，在現有網絡環境下進行整套系統更改擴建會非常繁瑣。

　　在這樣的情況下，如何解決上述問題，給客戶提供一套使用簡單、投入成本低、擴展方便的解決方案呢？

　　UIT結合現在監控市場的應用需求，推出了存儲設備嵌入平臺軟件的監控分布式解決方案，實現了集存儲、錄像、轉發、瀏覽、下載、回放、聯網等功能于一體的網絡視頻監控存儲系統。其特有的分布式聯網設計理念，使從樓宇監控到“平安城市”等涉及網絡化監控系統的場所均可以采用這種分布式監控存儲系統。

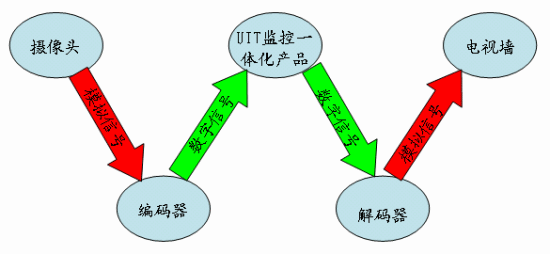

圖2是UIT設計的網絡視頻監控系統數據流向圖：

圖2：UIT網絡視頻監控系統

　　UIT提供的監控分布式視頻監控存儲整合了平臺軟件和存儲設備，數據經過編碼之后直接進入分布式視頻監控存儲，無須經過視頻服務器，同時分布式視頻監控存儲將管控整個監控系統。

　　監控分布式視頻監控存儲

　　UIT監控分布式視頻監控存儲集平臺軟件和磁盤陣列為一體，支持圖像的并發存儲和并發點播；通過網絡接收編碼器的碼流，存儲至高可靠性的后端存儲，并支持多人同時對歷史圖像文件進行檢索和點播回放，可實現分布式部署；UIT分布式視頻監控存儲可安裝最多48塊SATA/SAS硬盤，支持RAID0、RAID1和RAID5；分布式視頻監控存儲支持硬盤熱插拔，支持冗余電源，具備環境監控單元，提供工業級的安全穩定性，保證圖像數據的安全；分布式視頻監控存儲并發網絡錄像能力最高可達100路，并可同時支持100路錄像文件的網絡點播；特別設計的碼流處理緩沖算法和流媒體架構，可保證錄像碼流在網絡傳輸過程中的穩定和可靠傳輸，錄像數據不會因網絡故障等原因出現丟包；UIT分布式視頻監控存儲和客戶端軟件配合，可完整地實現數字錄像和回放功能，支持多種存儲方案和錄像方式，支持多畫面同時回放和多種回放操作，其獨特的幀標記功能，支持多條件檢索查詢。

　　產品功能介紹

• 分布式視頻監控存儲具有網絡錄像、直播、回放、存儲等功能，具有智能分析功能；


• 支持100路D1格式并發錄像，并可同時支持100路錄像文件的網絡點播；


• 具有視頻聯網功能，單臺產品可獨立作為監控系統，多臺產品也可進行聯網；


• 系統可通過增加擴展柜擴展容量，單系統48TB的容量可支持上百路視頻圖像在線保存30天以上；


• 內嵌移動視頻功能，使用戶可通過手機等通訊設備實時觀測監控圖像；


• 支持RAID1、RAID0、RAID5等主流RAID技術，支持熱備磁盤技術，使系統更加安全可靠；


• 通過SCM管理軟件，可以在一個中心管控所有節點設備，當某個節點出現故障時，SCM軟件會自動切換到故障節點，通過圖形化界面可以很清晰的了解工作狀態以及故障信息；
