針對視頻監控的存儲和RAID考慮因素

LSI公司渠道伙伴市場經理 David Graas 2010/08/23

　　多年來，隨著模擬內容逐漸向數字內容過渡，新的視頻監控應用模式應運而生。企業安保團隊和信息技術團隊需要不斷加強合作，共同設計可滿足更復雜要求的解決方案。舉一個例子，盡管大約 95% 的視頻監控 I/O 操作為寫入操作，但大多數企業級存儲系統都旨在加快讀取速度，而寫入速度經常會受到數據保護因素的制約。

　　寫入應用與傳統的讀/寫系統在規范方面有所不同。首先，與視頻片段丟失 (footage loss) 相關的風險程度是此類存儲應用客戶需要加以考慮的最重要的決定因素。其他需要關心的因素還包括存儲容量、分辨率和數據保護等。

　　選擇哪種 RAID 等級在很大程度上取決于上述因素的最終優先順序。為了獲得最佳存儲解決方案，我們需要全面深入了解客戶屬于哪個層次以及可用的預算規模。

　　不同等級的視頻監控應用

　　典型要求                高端          中端            低端
                       (全天候操作) (介于高端和低端之間) (成本敏感型)
　　分辨率　　            640x480      480x352          320x240
　　視頻流數量　　        64個以上     8至64個           8個或更少
　　數據可用性　　          關鍵        重要             低
　　不同單位級別的可擴展容量   PB          GB             TB

　　資料來源：Pelco 技術白皮書：《提高視頻監控存儲系統可靠性并同時降低成本》

　　高端應用

　　高端應用需要全天候運行。因視頻片段丟失而導致的風險極高，采用高端應用的機構（機場、監獄等）往往需要滿足嚴格的規范要求，以保證數據完好無損。由于往往需要長期保存 PB 級（而非 GB 級）的數據，大存儲容量要求至關重要的。視頻流數量也較高，例如擁有 100 個攝像頭的系統每周可生成超過 30 TB 數據。高端應用通常要求盡可能高的分辨率，因此比特率也較高。此外，由于內容一旦丟失即難以復制，因此不管成本多高，保護硬盤數據都至關重要。此類環境還要考慮另一個因素，就是存儲系統在任何陣列情況下都必須能夠保存視頻流，這也包括在降級模式中或在重建期間確保最低性能水平。

　　RAID 6 是確保全天候運行的最佳選擇，其提供的雙重奇偶保護能應對雙驅動器故障，而且能夠讓管理員在數據遭到損壞之前有足夠的時間來更換故障驅動器。

　　中端應用

　　對采用中端應用的機構（企業、學校等）而言，視頻流捕獲故障的相關風險相對較低，但同時仍有較高的容量需求，以滿足按需存檔和參考視頻片段的要求。對數據質量的要求可能各有不同，有的可能需要較高的分辨率，而有的只需滿足較低的視頻質量即可。避免數據保護和驅動器出現故障仍然非常重要，但與高端應用的差異在于中端應用在重建陣列時可以接受少量幀丟失，當然這種現象應當盡量避免。

　　如果存檔要求需要支持較高的數據可用性，那么 RAID 6 將是客戶最好的選擇。如果客戶自身在現場有足夠的 IT 人員來替換驅動器，或者說不一定必須確保長期全天候工作，RAID 5 則更加適用，這相對于 RAID 6 而言有助于獲取更高的凈存儲容量。

　　低端應用

　　低端產品主要考慮的是成本問題，即便幀丟失也沒有太大的風險，而且能夠允許每天重寫，因此容量要求較低。采用這種低端應用的機構（零售商、小型辦公室等）可采用分辨率較低的圖像，驅動器發生故障時也不需要關心數據保護的問題。

　　RAID 0是成本最低的 RAID 等級，能以最少的驅動器數量實現最高性能，并為系統提供最大凈存儲容量。然而，如果您的某部驅動器出了故障，使用 RAID 0 時就會導致數據丟失。如果客戶需要數據保護功能，而預算卻比較緊張時，可以考慮使用 RAID 10 或 5 等其它等級。
　　選擇適當?shù)?RAID 等級

　　根據上述分析我們可以看到，高端應用需要確保全天候操作，RAID 6 是一種能夠滿足該高可用性要求的最佳 RAID 技術。中端應用的規范要求各不相同，因而 RAID 5 通常是不錯的選擇。對大多數成本敏感型的低端應用而言，RAID 0 是一種值得我們考慮的適當選擇，尤其是在允許每天重寫的情況下。如果需要數據保護技術，則可以選擇 RAID 5 和 10。

　　RAID 6

　　性能中等
　　容量中等
　　數據保護 高

　　RAID 5

　　性能中等
　　容量中等
　　數據保護 中等

　　RAID 0

　　性能高
　　容量高
　　數據保護 低

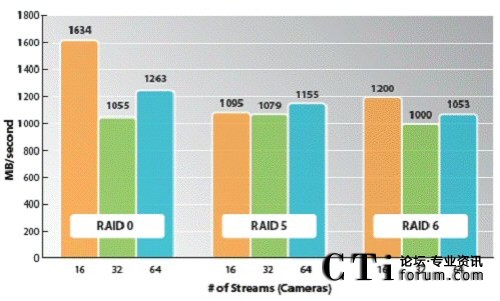

　　LSI 6Gb/s SATA+SAS 配置和測試結果

　　為了幫助用戶選擇客戶視頻監控應用的組件，LSI 配置并進行了一些測試，以展示如何獲得理想的性能水平，可供用戶在考慮存儲解決方案時參考。

　　系統配置
