基于IP技術構造企業視頻會議系統

青島聯基科技有限公司　2002/05/20

　　近幾年各企業積極開展了管理信息系統的建設和實用化工作。管理信息系統（MIS）初具規模，建成了百兆甚至千兆局域網，為企業信息化建設奠定了堅實的基礎。在初步完成了管理信息系統的建設后，及時擴大了MIS應用的范圍，根據生產管理的需要，在局域網上實現了基于IP技術的多媒體視頻會議系統。

1. 視頻會議系統的技術背景

　　視頻會議系統的出現主要得益于兩個方面：首先，用戶端計算機設備的處理能力越來越強大，主要表現在計算機主頻時鐘不斷提高、內存容量不斷擴大；其次，網絡技術的突飛猛進亦為桌面視頻會議系統的實現奠定了基礎。隨著INTERNET的不斷發展，基于TCP/IP技術的應用已日益廣泛，用戶迫切希望將各類應用統一在一個網絡平臺上，如數據、語音、視頻等多媒體應用。

　　視頻會議系統與過去基于視頻流的遵循H.320協議標準的視頻會議系統具有很大差別。為了保證各桌面視頻會議系統生產廠家產品的互操作性，ITU發布了H.323推薦標準，許多系統生產廠家遵循該標準推出了相應的產品，由于IP協議的廣為流行，大部分產品都是基于IP傳輸平臺的。

　　H.323標準是一系列標準的集合，涵蓋了語音、視頻、數據共享等各個方面。ITU－T H.323協議定名為“分組多媒體通信系統”（Packet－based multimedia communication systems），其主要面對的應用需求就是在IP網絡之上提供多媒體通信服務。協議定義了四個主要功能單元（設備）：終端、MCU、網閘、網關。終端完成基本的多媒體通信功能及用戶界面，是用戶端設備。MCU負責多點通信的管理，完成級聯功能，是核心服務及控制設備。網閘負責注冊、管理、狀態維護、地址翻譯等域（Domain）功能，同時也提供安全、帶寬管理、路由等功能，是可選的輔助控制設備。網關負責H.323設備同其它類型多媒體通信設備互連互通時的協議（控制及數據）轉換，這些設備包括H.320、H.321、H.322、ISDN、PSTN等。

　　基于H.323的視頻會議系統大多是建立在IP傳輸平臺之上的，透明于底層網絡通信機制，但在實際應用中應考慮底層網絡對視頻會議性能的影響。若僅應用在局域網內，由于當前大多數局域網都是基于100M以太網或交換式以太網，網絡帶寬已能滿足視頻會議需要，但是，若要在具有廣域連接的企業網中應用視頻會議系統，就一定要考慮廣域傳輸對視頻會議性能的影響。

　　視頻會議作為一種IP增值應用，可結合現有的各類業務應用，構成一個集數據、語音、視頻于一體的計算環境，充分利用網絡資源

2. 視頻會議系統

　　從會議電視技術發展的歷史來看，目前，會議電視系統的建立可以依據ITU-T的兩大框架建議H.323和H.320來進行，從而形成兩種不同的建設方案。H.320是ITU-T較早期的會議電視標準，該標準完全建立在一系列會議電視專有的技術和標準之上，而H.323標準建立在通用的、開放的計算機網絡通信技術基礎之上，具有廣闊的發展前景。自從1996年ITU-T批準該標準以來，會議電視的技術和市場都發生了革命性的變化。越來越多的廠家競相投入H.323新產品的開發，越來越多的用戶采用H.323技術和產品構造他們自己的會議電視系統。這是通信網絡技術、計算機技術和多媒體技術飛速發展和日益融合所帶來的必然趨勢。

　　而且，H.323系統在技術的先進性、功能的完善性、操作的方便性、系統的可擴充性以及性能價格比等各方面，都日益顯示出比H.320系統明顯的優越性。

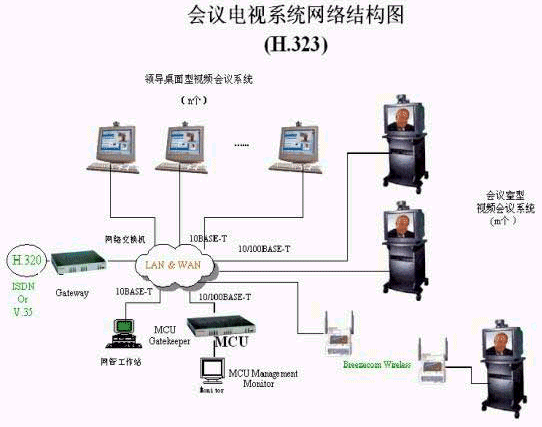

　　因此，對于會議電視系統的建設，我們推薦采用H.323方案。方案的總體結構如下：

3. 設計原則及功能要求

　　3.1 視頻會議系統應建立在現有局域網的傳輸環境下,擴大MIS的增值應用。

　　3.2 框架標準滿足 ITU－T H.323。支持H.261、H.263算法，具有CIF格式和分辨率。

　　3.3 基于TCP/IP技術實現同省電力公司視頻會議系統相連。

　　3.4 在局域網上實現至少18個點之間同時進行實時視頻交互的功能，在同時開會的情況下每個點均需滿足768K速率傳輸視、音頻信號和數據信息。

　　3.5 具有隨時捕捉圖像、存儲圖像的功能(可將會議情況實時記錄到硬盤中)。

　　3.6 在召開視頻會議時不影響網絡中其他應用程序的正常運行。

　　3.7 集聯輔助設備（如電子白板、實物投影儀、攝像機等）。

　　3.8 主會場能靈活地控制分會場的畫面切換，支持主席控制、語音激勵、四分屏等會議控制方式。

　　3.9 具有回音消除功能，支持多路視頻同時輸入、輸出。

　　3.10圖像和聲音連續并同步即唇音同步。

　　3.11實施對廠生產環境的監控。系統采用VIDEOJETE接入廠MIS網絡。

　　3.12主席會場實現視頻會議系統和MIS應用的協調統一，提供基于Windows9X/NT下的軟件開發包，可以根據自己的需要定制系統，對會議進行有效、靈活的控制。

　　3.13具備組播功能（即在開會時，網上任何一臺計算機都可以收看和收聽會議內容。）

4. 主會議室環境設計：

　　為使視頻會議達到一個良好的效果，主會議室的合理設計是一個非常重要的環節，會議室除了提供參加會議人員舒適的開會環境外，還要逼真地反映現場（會場）的人物和景物等，使與會者有一種身臨其境的感受。

　　4.1 溫度及濕度

　　會議室內的溫度、濕度應適宜。通常定為18-25攝氏度的溫度，60%-80%濕度,并保證室內空氣新鮮。

　　4.2 環境噪聲

　　環境噪聲對會議效果影響較大，周圍墻面不宜太光滑并降低噪聲源。麥克風與音箱要保持合適距離及方向，降低會議室的回聲以形成良好的開會環境。因為在多點會議中采用“語音控制模式”，MCU識別聲源進行切換控制。

　　4.3 色調與色彩

　　會場四周的景物色彩、桌椅顏色等，一般忌用“白色”、“黑色”之類的色調，這兩種顏色對人體將產生“反光”及“吸光”的不良效應。所以墻壁四周、桌椅等宜采用淺色調。對攝像背景（被攝人物背后的墻）不宜掛有山水畫等景物，否則將增加攝像對象的信息量及網絡流量，不利于圖象質量的提高。

　　4.4 光源及照度

　　會議室光源和照度，是會議室的基本必要條件。攝像機均有自動彩色均衡電路，能夠提供真正自然的色彩，從窗戶射入的光偏高就會產生有藍色投影和紅色陰影區域的視頻圖像；另一方面是召開會議的時間是隨機的，上午、下午的自然光源照度與色溫均不一樣。因此會議室應避免采用自然光源，而采用人工光源，所有窗戶都應用窗簾遮擋。在使用人工光源時，應選擇冷光源，諸如“三色基燈”（R、G、B）效果最佳。對于攝像區三基色燈應放置適當的位置，對于監視器及投影屏幕，周圍的照度過高會影響觀看效果。

5. 結束語

　　就目前的視頻會議而言，主席控制、語音激勵、四分屏為基本的會議控制模式，主席控制模式符合國內的開會習慣，效果較為理想。語音激勵方式對會場的環境和與會人員有較高的要求，較大的噪音會使MCU持續切換到該會場，但操作簡單。而四分屏方式對網絡帶寬的要求又較高，畫面的清晰、流暢程度不如主席控制方式。

　　視頻會議系統支持全雙工的技術尚不十分完善，在多點交互開會、討論時與會者應注意不要搶話，否則將影響會議聲音質量。同時要考慮系統應具有良好的兼容性、通用性，尤其是終端等硬件設備。

　　基于TCP/IP技術的視頻會議系統發展迅速,在企業信息交流中發揮了重要作用。為用戶提供了直接、面對面的溝通與交流，有效地節約了時間、降低了成本、提高了工作效率。對該系統平臺進行簡單的集成即可應用于監控、遠程教學、遠程醫療等需要傳送實時音頻、視頻和數據的業務，應用前景廣闊。
