第二課 異步轉移模式ATM基本概念

四、 ATM技術的應用：VoATM和ATM LANE

1. ATM 技術的應用

　　如前所述，ATM相對于STM有很多優點，因此不僅將成為B-ISDN的基礎傳輸技術，在目前很多業務和技術體系中也紛紛采納ATM技術。比如目前非常熱門的ADSL專線上網就主要采用ATM技術（當然ADSL中也有采用STM技術的標準，但ATM的可變速率特性更具競爭力）。有興趣的讀者可以在有關ADSL的討論區找到相關資料( http://www.hemudu.net/adsl/yingyong.htm, http://m.thedanielweber.com/factory/f04/www.gcinfo.com.cn/gcinfo0601.htm)，我們還會專門開辟一個章節講述VoATM的內容。這里先就另外比較熱門的非語音應用IPoATM（IP over ATM）：ATM LANE作簡單介紹。

2. ATM LANE

1) ATM LANE的概念

　　顧名思義，LANE的功能是在ATM網絡上仿真LAN，LANE協議定義了仿真IEEE 802.3以太網或802.5令牌環網的機制。LANE協議定義了與現有LAN給網絡層提供的服務相同的接口，在ATM網絡中傳輸?shù)臄?shù)據以相應的LAN MAC分組格式封裝。

　　ATM LANE是專為LAN接入而設置的，意即ATM的局域網仿真（LAN Emulation）。對傳統IP終端而言，ATM網絡就像是一個局域網，其中包含若干由路由器連接起來的IP子網。

(1) LANE支持多種協議（MPOA：Multi-Protocol over ATM）傳送，允許不同的LANE之間的互聯；
(2) 充分支持LAN中的無連接特性；
(3) 支持單播、多播及廣播傳送；
(4) 基于客戶端/服務器模式（Client/Server），一個LANE服務器可對多個LANE 客戶端。

2) ATM LANE的構成

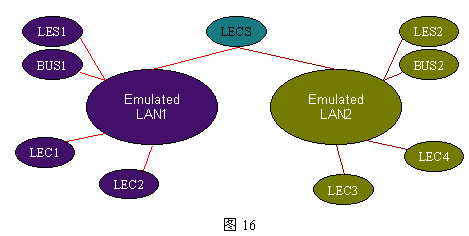

　　每個ELAN(Emulated LAN)由一組LANE客戶(LEC)和LANE服務構成。LEC還可以是作為ATM主機代理的網橋和路由器。LE服務由三個不同的功能實體構成：LAN仿真配置服務器(LECS)、LAN服務器(LES)和BUS，這三個服務實體可以各自存在，但通常位于同一設備，例如：LES可以位于ATM交換機、路由器、網橋和工作站。ATM LANE的構成及相互關系如下圖16所示：

(1) LANE客戶端（LEC：LANE Client）

　　在ATM終端系統上仿真以太網或令牌環網結點，至少得綁定一個MAC地址，其功能是封裝IP數據報交給ATM網傳送，同時轉譯ATM分組，重新組成IP數據報。

(2) LANE服務器（LES：LANE Server）

• 提供MAC地址得注冊和解析手段
• 響應LEC的上述請求
• 一個LANE中只有一個LES

(3) LANE廣播和未知服務器（BUS：Broadcast & Unknown Server）

• 仿真?zhèn)鹘y(tǒng)LAN的廣播機制
• 在LEC間直接鏈路建立前單播LEC數據
• 一個LANE中只有一個BUS

(4) LANE 配置服務器（LECS：LANE Configuration Server）

• 維護一個ATM網絡中多個LANE內的LEC、LES和BUS的配置信息
• 為每個LEC提供其所屬LES的ATM地址

3) LANE的優點和局限

　　因為LANE提供與現有MAC協議給網絡層提供的驅動相同的服務接口，不需要改變該驅動，這將加速ATM的發展和應用。

　　但是，LANE的功能是使ATM的特性對高層協議透明，因此它使高層協議不能利用ATM固有的優點，尤其是其服務質量保證。盡管LANE提供在ATM網絡子網內橋接的有效方式，但子網間的業務仍需要通過路由器轉發，因此，ATM路由器很可能成為瓶頸。
