第四課 簡單網絡管理協議SNMP

課程目的

• 介紹SNMP等網絡管理協議

一 SNMP協議介紹

　　簡單網絡管理協議（SNMP：Simple Network Management Protocol）是由互聯網工程任務組（IETF：Internet Engineering Task Force ）定義的一套網絡管理協議。該協議基于簡單網關監視協議（SGMP：Simple Gateway Monitor Protocol）。利用SNMP，一個管理工作站可以遠程管理所有支持這種協議的網絡設備，包括監視網絡狀態、修改網絡設備配置、接收網絡事件警告等。雖然SNMP開始是面向基于IP的網絡管理，但作為一個工業標準也被成功用于電話網絡管理。

1. SNMP基本原理

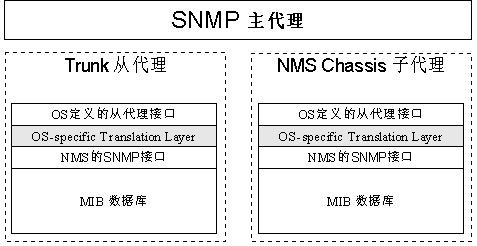

　　SNMP采用了Client/Server模型的特殊形式：代理/管理站模型。對網絡的管理與維護是通過管理工作站與SNMP代理間的交互工作完成的。每個SNMP從代理負責回答SNMP管理工作站（主代理）關于MIB定義信息的各種查詢。下圖10是NMS公司網絡產品中SNMP協議的實現模型。

圖10

　　SNMP代理和管理站通過SNMP協議中的標準消息進行通信，每個消息都是一個單獨的數據報。SNMP使用UDP（用戶數據報協議）作為第四層協議（傳輸協議），進行無連接操作。SNMP消息報文包含兩個部分：SNMP報頭和協議數據單元PDU。數據報結構如下圖11。

圖11

• 版本識別符（version identifier）：確保SNMP代理使用相同的協議，每個SNMP代理都直接拋棄與自己協議版本不同的數據報。

• 團體名（Community Name）：用于SNMP從代理對SNMP管理站進行認證；如果網絡配置成要求驗證時，SNMP從代理將對團體名和管理站的IP地址進行認證，如果失敗，SNMP從代理將向管理站發送一個認證失敗的Trap消息（見后）；

• 協議數據單元（PDU）：其中PDU指明了SNMP的消息類型及其相關參數。

2. 管理信息庫MIB

　　IETF規定的管理信息庫MIB（由中定義了可訪問的網絡設備及其屬性，由對象識別符（OID：Object Identifier）唯一指定。MIB是一個樹形結構，SNMP協議消息通過遍歷MIB樹形目錄中的節點來訪問網絡中的設備。

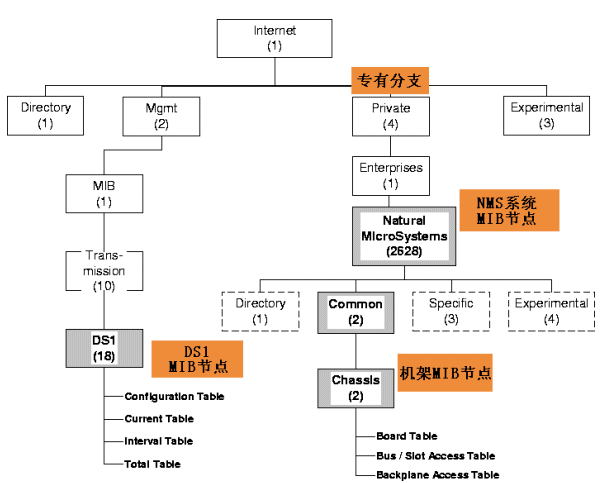

　　下圖給出了NMS系統中SNMP可訪問網絡設備的對象識別樹（OID：Object Identifier）結構。

圖12

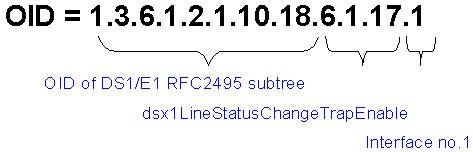

　　下圖13給出了對一個DS1線路狀態進行查詢的OID設置例子。

圖13

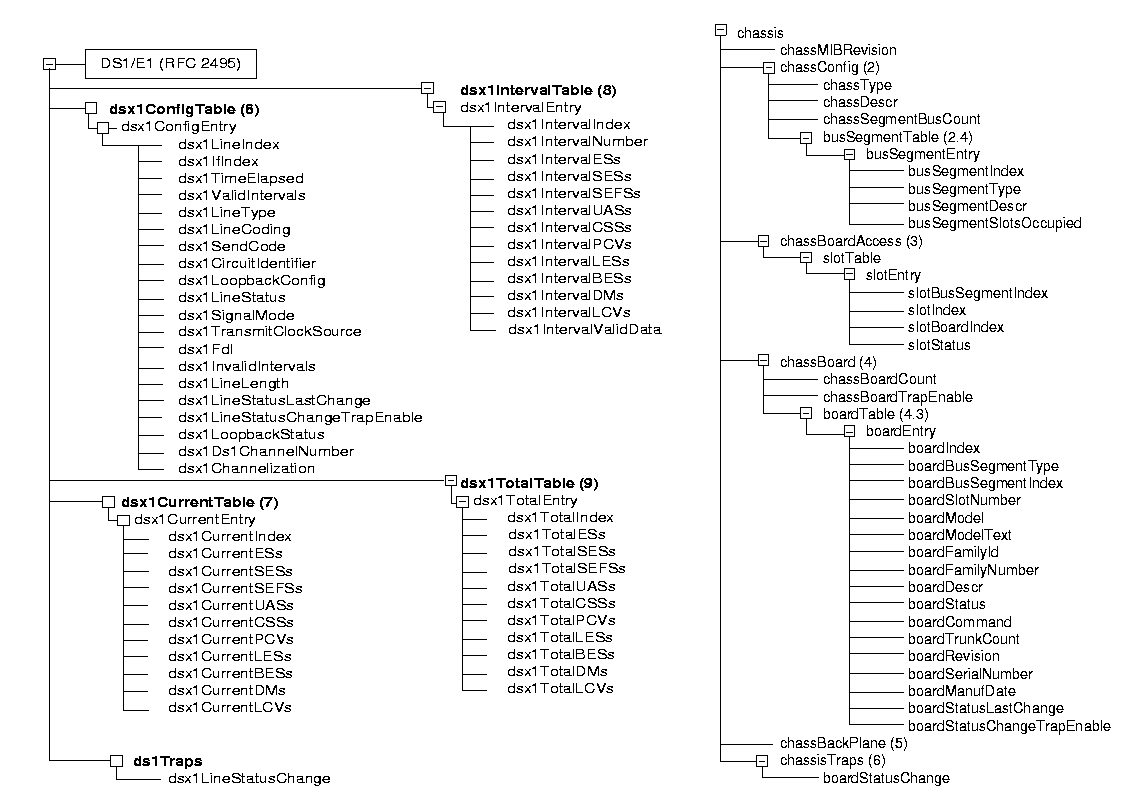

　　圖14中左圖給出了RFC2495對DS1/E1中繼線的MIB信息樹圖，右圖是NMS系統中對機架Chassis管理MIB約定。

點擊查看 圖14

3. SNMP的五種消息類型

　　SNMP中定義了五種消息類型：Get-Request、Get-Response、Get-Next-Request、Set-Request、Trap。

• Get-Request 、Get-Next-Request與Get-Response

　　SNMP管理站用Get-Request消息從擁有SNMP代理的網絡設備中檢索信息，而SNMP代理則用Get-Response消息響應。Get-Next-Request用于和Get-Request組合起來查詢特定的表對象中的列元素。如：

首先通過下面的原語獲得所要查詢的設備的接口數：

{iso org(3) dod(6) internet(1) mgmt(2) mib(1) interfaces(2) ifNumber(2)}

然后再通過下面的原語，進行查詢（其中第一次用Get-Request，其后用Get-Next-Request）：

{iso org(3) dod(6) internet(1) mgmt(2) mib(1) interfaces(2) ifTable(2)}

• Set-Request

　　SNMP管理站用Set-Request 可以對網絡設備進行遠程配置（包括設備名、設備屬性、刪除設備或使某一個設備屬性有效/無效等）。

• Trap

　　SNMP代理使用Trap向SNMP管理站發送非請求消息，一般用于描述某一事件的發生。
