第七課 智能網的通信協議

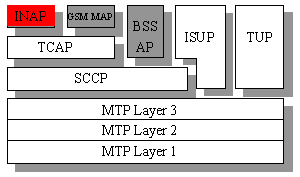

　　智能網的通信采用SS7信令，SS7信令系統中的智能網應用部分（INAP）是專門用于智能網通信的。INAP是建立在TCAP和SCCP協議層之上的，在下面SS7協議棧中可以看出INAP在SS7協議棧中所處的位置：

INAP實際上定義的是業務點之間的接口規范，包括的接口有：

• 業務交換點（SSP）和業務控制點（SCP）間的接口。
• 業務控制點（SCP）和智能外設（IP）間的接口。
• 業務控制點（SCP）和業務數據點（SDP）間的接口。
• 業務交換點（SSP）和智能外設（IP）間的接口。

1． INAP的體系結構

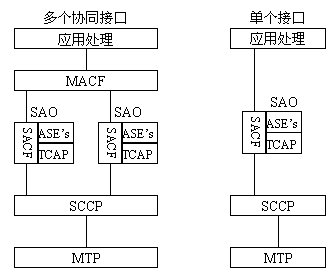

　　INAP是一種遠程操作服務要素（ROSE）用戶規程。該ROSE規程是包含在TCAP成份子層中傳送的。INAP應用規程的體系結構如下圖所示：

SACF（Single Association Control Function）
　　是單相關控制功能，當一個物理實體與其它物理實體單獨交互作用時，由SACF使用一套ASE來提供一種協調功能。 MACF（Multiple Association Control Function）是多相關控制功能，當多個物理實體交互作用時，由MACF在幾套ASE之間提供協調功能。

ASE（Application Service Element）
　　是應用服務單元，每一個ASE支持一個或多個操作。INAP是所有智能網應用服務單元規定的總和。智能網應用服務單元稱為T(mén)C用戶。

SAO（Single Association Object）
　　是單相關體。

　　由圖可見，智能網應用部分是由TCAP和SCCP支持的。智能網中各實體之間傳送的操作是包含在TCAP成份子層中，并作為單位數據UDT在SCCP中傳送。

• INAP使用SCCP的說明

  　　INAP使用SCCP的0類業務――基本無連接業務。

  　　INAP利用SCCP全局碼（GT）、MTP的信令點編碼（SPC）和子系統編碼（SSN）完成尋址的目的。


• TCAP AC（應用上下文）考慮

  　　應用上下文是對話啟動者或?qū)υ掜憫?yīng)者建議的應用上下文識別，表示應用實體（AE）應該包含的應用服務單元（ASE）的數量和種類。

  　　TCAP應用上下文商議規則要求，如果對話啟動者所建議的AC可以接收，對話響應者就要在第一個后向消息中返回。

  　　如果所建議的AC不可以接收，并且TC用戶不希望繼續對話，可以提供另一個AC去開始一個新的對話。

  　　TCAP AC商議方式只適用于SCF接口。


• 操作的串、并執行

  　　在某些情況下需要區分操作是并行還是串行完成。所謂"串行操作"是指某一個操作必須在其它操作進行到一定程度或者完成以后才可以執行，而"并行操作"是指某一操作可以和其它操作同步執行。

  在INAP中，操作的串、并完成應遵循以下的規則：


  • 計費操作可以和其它操作并行完成；
  • 需要同步執行的操作要放在同一個消息中，不能同步執行的操作，要放在不同的消息中；
  • 不是放在同一消息中的所有操作都要串行執行。

2． INAP操作

　　為了完成智能業務，智能網的各個功能實體間需要交換信息流，在INAP規程中，將有關的信息流都抽象為操作或操作結果。中國國家標準的INAP規程中，根據開放業務的需要，定義了35種操作。這些操作分為四種類別：

類別1：成功和失敗都要報告；
類別2：僅報告失敗；
類別3：僅報告成功；
類別4：成功和失敗都不報告；

下表分類列出了35種操作：
