第二課 SS7信令系統網絡簡介

課程目的：

• 描述SS7信令網絡的基本元素：
  • 信令點（SSP，SCP，STP）
  • 鏈路和鏈路集
  • 路由和路由集
• 計算一條信令鏈路的信息傳輸容量
• 論述SS7信令拓普結構的可靠性
• 認識ANSI和ITU－T的信令點編碼標準

概述, 信令點，信令轉接點，鏈路和鏈路集

2.1 SS7信令系統筒介

　　由于隨路信令系統傳送速度慢，信息容量小，在通話期間不能傳送信令，無法擴展新的通信業務，不能滿足現代通信網對信令系統的要求。隨著信通技術的發展，出現了公共信道信令技術。公共信道信令技術的基本特征是將通話信道和信令信道分離，在單獨的數據鏈路上以信令消息單元的形式集中傳送信令信息。SS7信令就是公共信道信令。在中國國內SS7信令被叫作No.7(讀作七號)信令。

　　SS7信令系統是國際電信聯盟（ITU）的標準，在國際上大部份國家得到了應用，是目前通信領域應用最廣的信令系統。

SS7信令系統能滿足多種通信業務的要求，當前的主要應用有：

• 傳送電話網的局間信令。
• 傳送電路交換數據網的局間信令。
• 傳送綜合業務數字網的局間信令。
• 在各種運行，管理和維護中心傳遞有關的信息。
• 在業務交換點和業務控制點之間傳送各種控制信息，支持各種類型的智能業務。
• 傳送移動通信網中與用戶移動有關的各種控制登記信息。

　　SS7信令網是用于傳遞通信消息的數據網絡，它由許多各種信令點和連接信令點的鏈路構成。

　　信令網的節點叫信令點（SP）。所有信令點都能接收消息并判斷這一消息是發給本節點還是匯接到別的信令點。這種決定可以由交換設備完成，也可由一臺附屬計算機完成。

　　信令點間傳送信令的通道叫鏈路，鏈路是雙向的，同時具有發送和接收消息的能力。

　　SS7信令網通過數據包發送消息，這些消息可以是：呼叫建立消息，電路管理消息，網絡管理消息，也可以是數據庫訪問消息或遠端功能調用消息。在本課程的開頭，我們用圖解來說明SS7信令網呼叫建立和拆除的消息流程。呼叫建立也包括數據庫的訪問，比如由被叫號碼查找路由信息。SS7信令網提供消息匯接功能，能根據數據庫中地址把消息發往相應的地方。有些消息用于維持SS7信令網的連接和運行，比如：網絡某部分鏈接中斷時的路由重選消息。

2.3 信令點（SP）

　　信令點是SS7信令網中處理控制消息的節點，產生消息的信令點為該消息的源信令點，接收消息的信令點為該消息的目的信令點。有以下三類信令點：

　　業務交換點是信令消息的產生或終結點，實質上就是本地交換系統（或交換中心CO），它發起呼叫或接收呼入。以另一種方式說，當一個交換中心具有SS7信令接入能力時，它就是一個業務交換點。業務交換點把語音交換系統信號轉換成SS7消息。業務交換點利用數據庫調用遠端功能（通過SS7網絡發送數據庫查詢命令）。

　　業務控制點（SCP）是典型的訪問數據庫服務器，一個SCP總是要連接到一個STP（信令轉接點；以下討論）。用于線路信息，800號碼路由，歸屬定位寄存器（無線網絡）等的數據庫都是以子系統號作為參照的。 每個SCP都有一個應用，用于根據子系統號碼查找需要的數據庫。

　　信令轉接點完成路由器的功能，它們一般不產生消息，它們查看每一個由SSP發來的消息，然后通過網絡把每一個消息交換到它們要去的地方。STP把其它信令點和網絡連接在一起組成更大的網絡。

2.4 信令轉接點（STP）

　　如果沒有信令轉接點（STP），那么：

• 每個信令點間都要有鏈路直接相連，當一個網絡很大時，就需要數量非常龐大的鏈路數，無法實現。
• 每個交換局都要維護包含網絡中所有節點信息的路由表， 當一個網絡很大時，維護的工作量就會變得難以想象。

　　所以STP在國內信令網中很重要，它不但能把不同的網絡連接起來，還能把國際間的網絡連接起來。

　　國內網間STP信令點沒有把消息轉換成其他協議或協議變化的能力。

　　網關STP信令點才有這樣的轉換功能。網關STP信令點主要用作：

• 國內協議和國際協議的標準轉換。
• 為小型網絡連接轉換協議。
• 網絡安全的消息監示。

2.5 鏈路和鏈路集

　　兩個信令點（包括SSP，SCP和STP）之間由鏈路連接起來，兩個信令點之間可以有一條或多條鏈路，一條或多條鏈路組成鏈路集，兩個信令點之間可以有一個或多個鏈路集。

下面以圖示說明鏈路和鏈路集：

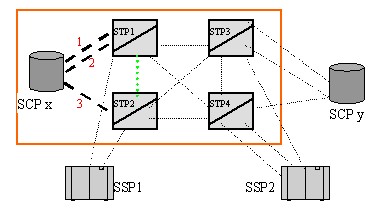

　　圖中紅色框內的網絡包括SCPx,STP1和STP2三個信令點。鏈路1和2構成SCPx和STP1之間的鏈路集。鏈路3構成SCPx和STP2之間的鏈路集。

2.6 組合鏈路集

仍參照上面鏈路集中圖示，圖中：

• STP1和STP2是一對冗余信令點，它們之間有一條鏈路相連，用綠色線標示。
• SCPx有鏈路同時連接到STP1和STP2這對冗余信令點。
• STP1和STP2不僅組成一對信令點，而且都和SCPx鄰接。

　　當一個信令點同時鏈接到一對冗余信令點，這些鏈路就構成了組合鏈路集。在上圖中，SCPx由鏈路1，2，3連接到一對冗余信令點STP1和STP2，所以鏈路1，2，3構成一個組合鏈路集。

　　信令點間的數據流量不但由它們的鏈路集分擔，它們之間的組合鏈路集也分擔數據流量。
