第四課 SS7產品簡介

課程目的：

• 熟悉NMS通信公司的SS7系列產品

4.1 SS7產品TX系列硬件

• 產品支持

  NMS通信公司的TX系列SS7產品支持的操作系統包括：
  • Solaris
  • Windows NT
  • UnixWare

    TX系列產品提供SS7協議中各基礎層開發用的API函數，如下圖示：



包括：

• MTP2層
• MTP3層
• SCCP層
• TCAP層
• TUP層
• ISUP層

• 接口

NMS通信公司提供多種TX系列的板卡，以適應不同的SS7系統網絡和應用的要求。

與應用系統主機的接口包括：

• ISA接口
• PCI接口
• CPCI接口

與SS7系統網絡的接口包括：

• 與SS7系統網絡的接口包括：
• 雙T1或雙E1
• V.35（3或4條鏈路）
• MVIP90／H.100/H.110接口
• 以太網接口（用于冗余系統）

• TX系列板卡的構成

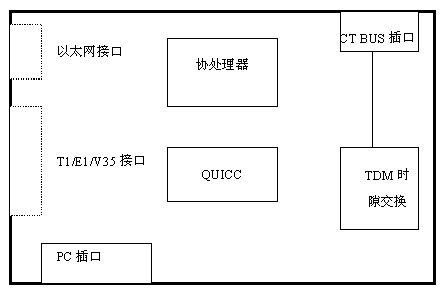

  TX系列板卡的構成大約如下圖所示：

包含的主要元素有：

• 一個功能強大的協處理器。
• 一個有四集成通信控制器的緩沖池（QUICCAs或QUICC－32s，用于不同的應用類型）。
• 各種類型的接口，有些是標準配置，有些是可選的。

  為了適應不同的應用，TX系列提供了多種板卡和可選配置。



• TX2000
  TX2000板卡是：

• ISA總線兼容卡，是TX系列板卡中最早提供的板卡。
• 屬于工廠預先配置的平臺，可通過配置不同的背板來支持不同的接口。
• 特別配備了一個高性能的68360四集成通信控制器（QUICC）。可選第二個QUICC或QUICC32（一個32HDLC通道處理器）。
• 最多支持四條SS7鏈路。

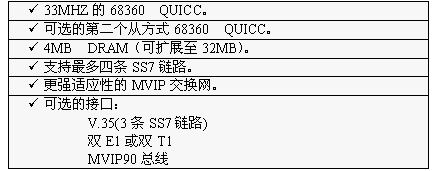

  TX2000的主要特性如下表所示：

• TX3000

　　TX3000卡的功能大致和TX2000卡相同，但它比TX2000的性能2.5至5倍。TX3000卡上有一個66MHZ的68060協處理器。TX3000卡為SS7應用配置1至4個QUICC通信控制器，最多16條信令鏈路，提供一個三口V.35，擁有雙T1或雙E1接口。（主板上標準配置一個QUICC，支持四條SS7鏈路，當CT總線和串行接口都要使用，或者處理的鏈路超過4條時，可先配置有三個QUICC的背板，四個QUICC可支持16條SS7鏈路）。

　　TX3000在新版軟件中可以支持冗余功能，冗余功能可以使系統能檢測并恢復以下各種故障：TX SS7板上的鏈路故障，信令點故障，或者是TX SS7板本身的故障。每對冗余TX3000卡通過一條專用以太網交叉電纜相連接，別的卡或設備不能連接到這一專用以太網連接上。

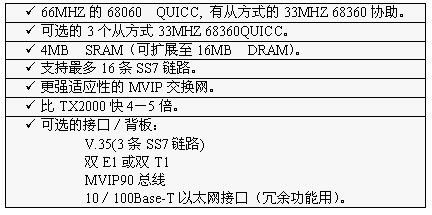

TX3000的主要特性如下表所示：

• TX3220

　　TX3220卡為SS7應用提供了一個功能強大，配置靈活的平臺。它有一個66MHZ的68060協處理器，4個68360QUICC通信控制器和四口V.35或雙T1或雙E1網絡接口。

　　TX3220與主機間的接口采用PCI總線接口。卡間采用H.100總線， H.100總線的硬件功能由LUCENT公司的專門芯片提供。 （主板上標準配置一個QUICC，支持四條SS7鏈路，當CT總線和串行接口都要使用，或者處理的鏈路超過4條時，可先配置有三個QUICC的背板，四個QUICC可支持16條SS7鏈路）。，最多16條信令鏈路，提供一個 TX3220具有可選的10／100M以太網接口，這個接口用于兩塊SS7 TX卡之間的 冗余配置，提供卡與卡之間的快速數據鏈路，避免通過主機總線來傳遞大量的MTP層數據，從而提高整個系統的性能。這一以太網接口不支持其它的功能。

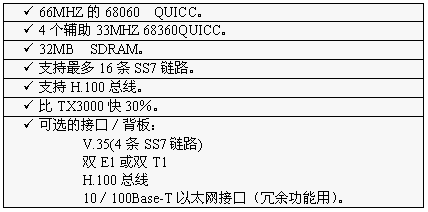

TX3220的主要特性如下表所示：

• TX3220C

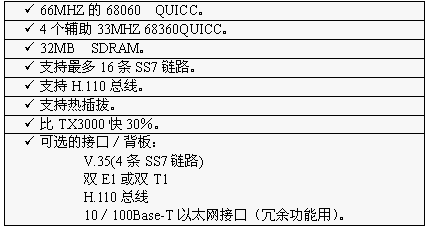

TX3220C是TX3220的cPCI版本，功能完全和TX3220一致。它的主要特性如下表所示：
