第二課 VoDSL的兩種組網方式

VoDSL業務可以采用兩種方式提供：BLES和MSDN。

1. 寬帶環路仿真業務（BLES：Broadband Loop Emulation Service）

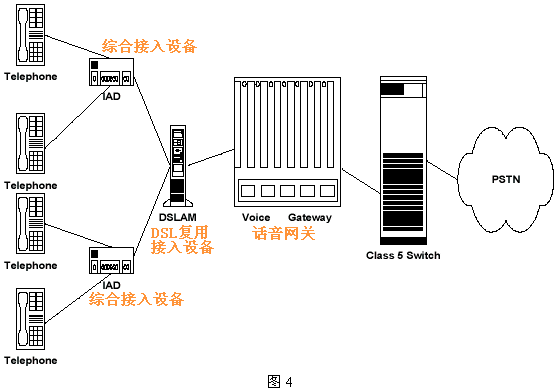

　　 圖4給出了BLES的邏輯結構。這種方式下，VoDSL廠商必須設計開發用于和已有的用戶設備、DSL網絡及Class 5交換機互通的接口設備；用戶側設備IAD為數據傳輸提供了Ethernet和ATM接口，為話音傳送提供了一定數量的模擬用戶線接口，每一接口都被分配了唯一的DSL電路。話音網關和Class 5交換機間的接口協議，在美國等地區采用GR-303和TR-08標準，而在歐洲標準中使用V5.2接口。參見后面的圖6。

這種方式特別適合需要有效利用原有電話網絡的基礎設施的場合。

2. 多業務數字網絡（MSDN：Multi-service Digital Network）

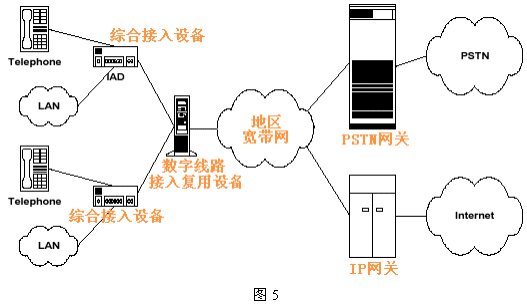

　　 這種方式又稱為VoMBN/VoMSBN（Voice over Multi-service Broadband Network）。圖5給出了MSDN的邏輯結構這種方式下，DSL本地環路和PSTN及Internet間的互聯不再通過Class 5交換機，而由地區寬帶多業務網絡代替，從用戶側看仍和Class 5 交換機等效，當其功能復雜得多。這個網絡可以是基于IP或ATM的，它包含信令系統和呼叫處理服務器及各種網關設備。

這種方式和BLES相反，特別適合在已有數據網絡已充分發展的場合。

3. NMS公司VoDSL解決方案舉例

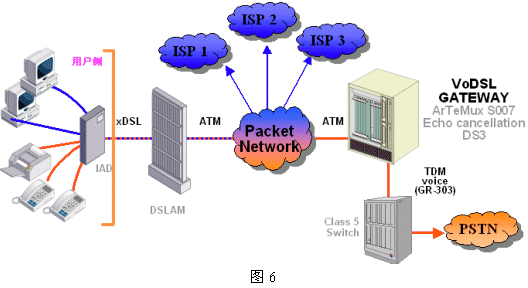

下圖是NMS提供的一個Voice Over ATM/xDSL的應用方案。

思考題：

VoDSL的基本設備包括哪些？

VoDSL的傳輸機制是什么？

VoDSL有哪些實現方式？
