視頻會議系統中的多屏多畫面?zhèn)鬏敿夹g(shù)
賈艷明 2010/08/12
視頻會議系統是支持聲音、視頻以及數據通信的多媒體通信系統，一般包括多點控制單元（MCU）、終端以及其他一些如電話接入網關等設備。本文介紹的專利技術方案改進了視頻會議系統中主流通道和輔流通道的傳輸方式，使具有兩個顯示設備的終端實現了多屏多畫面。

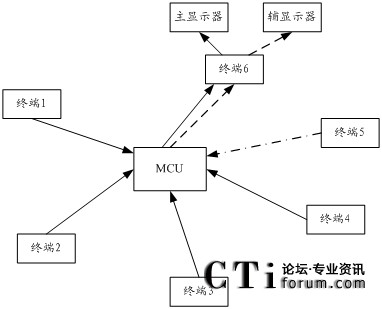

該專利技術方案主要增加了MCU的功能，使MCU可以區分主流通道請求和輔流通道請求，并可以將若干個終端的畫面組合在一起，作為一個畫面發送給特定終端或廣播給所有終端，如圖所示。
場景一：
MCU將發言人所在的終端1的圖像通過主流通道發給終端6，將終端2、3、4的圖像解碼，并接成具有3個小畫面的單一畫面，編碼后通過輔流通道發給終端6，終端6將在主顯示器上看到終端1的圖像，在輔顯示器上看到終端2、3、4的圖像。
當終端5向MCU發送輔流而且目的終端是終端6時，MCU將指示終端2、3、4停止發送視頻流，并通過輔流通道向終端6發送終端5的圖像，這時終端6的輔顯示器上看到的是終端5的圖像。
場景二：
MCU接收終端1和2的視頻流后，將其并接成具有兩個小畫面的一路視頻流廣播給所有終端。如在終端5中，通過主流通道接收的視頻流顯示在主顯示器上，呈現出并接在一起的兩個小畫面，分別是終端1和2的圖像。如果終端5想看終端3的圖像，終端5通過輔流通道向MCU發送視頻請求消息，MCU收到請求消息后要求終端3發送視頻流，MCU接收到終端3的視頻流后，根據終端5是通過輔流通道發送的請求消息，將終端3的視頻流通過輔流通道發給終端5，終端5的輔顯示器上顯示終端3的圖像。
這時，如果終端4向MCU發送輔流，而且目的終端是終端5時，MCU將指示終端3停止發送視頻流，并通過輔流通道將終端4的視頻流發送給終端5，終端5的輔顯示器上顯示的是終端4的圖像。
上述場景中，被要求觀看的終端可以不止一個，而是多個，此時MCU將多路視頻流并成一路多畫面視頻流后通過輔流通道發送給請求終端。同時，終端通過向MCU請求都可以方便地切換回原輔流通道中傳輸?shù)囊曨l流。
專利點評
本專利的技術方案使得目的終端能夠在主顯示設備上顯示來自主流通道的視頻，在輔顯示設備上顯示來自輔流通道的視頻，在實現多屏多畫面的同時，利用了已有的輔流通道進行多畫面分擔，無需在MCU和終端之間建立額外的通道，大大減輕了MCU和終端的處理負擔。
截至目前為止， H3C在多媒體技術領域的專利部署已經達九十余件之多。
