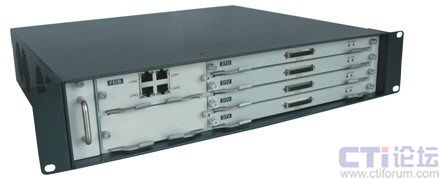

NuBiz™ TG5012

2009/02/10

電信級的高密度多功能VoIP網關設備

安裝方便、使用靈活的IP網關解決方案

　　TG5012是為運營商、虛擬運營商以及行業用戶專門設計和開發的一款電信級VoIP網關設備。TG5012作為中繼網關設備，可直接應用于任何NGN網絡或VoIP長途電話網絡，完成PSTN/PLMN與NGN/VoIP網的媒體流和信令流的互通。

　　TG5012采用先進的技術、電信級的設計，保證了設備的高可靠性。系統使用成熟高性能的CPU和DSP，并使用嵌入式實時操作系統和高效的算法，具有優異的性能。設備支持支持資源板、接口板、業務板的負荷分擔和互助。

　　TG5012采用模塊化插板式設計，在2U高的機箱內集成了最多12E1/16T1接口及無收斂的DSP資源，并可根據容量大小配置不同數量的接口板和資源板，具有良好的可擴展性。

　　TG5012支持全面的協議處理，IP側包括SIP、H.323協議，TDM側支持PRI、SS7協議。設計獨特的協議模板配置，經過長時間實際商用檢驗，確保了與各廠家設備對接時的兼容性。

　　除完成基本的信令流、媒體流的轉換功能外，TG5012還支持更多的實用功能，包括內置號碼變換、交互式語音應答（IVR）功能、卡號業務等，并支持RADIUS接口與計費系統一起完成后付費和預付費業務。

　　TG5012配置簡單、維護方便，配套的網管系統可以提供網絡級的維護，非常適用于批量的應用。同時配套使用的強大的信令跟蹤工具，可以方便地完成網絡故障的定位。

系統設計 

2U高19英寸一體化機箱，電信級設計

高性能CPU、FPGA、DSP等硬件芯片

專業嵌入式操作系統和分布式設計

支持BITS時鐘

系統容量 

4路10/100Base-T接口

最大12路E1接口或16路T1接口

最大512路DSP資源

最大100路內置IVR資源

支持最多360路IP電話/200路IP傳真

BHCA大于30K

業務功能

支持受控和端到端多種呼叫路由處理

支持主/被叫號碼變換、內置IVR語音提示、卡號業務等增強功能

運營和維護 

支持WEB管理和遠程集中網管

支持RADIUS計費認證接口

支持信令跟蹤工具

主要性能指標

　　物理指標 

機框尺寸：428mm（寬）×88mm（高）×383mm（深）

最大重量：10kg

　　電源 

直流輸入：-48V

交流輸入：90V-260V, 50/60Hz

最大功耗：300W

　　環境 

運行溫度：10℃-40℃（50℉-104℉）

存儲溫度：0℃-50℃（32℉-122℉）

運行濕度：5%-90%（無凝結）

存儲濕度：0%-95%（無凝結）

　　業務功能 

支持作為GW設備受GK/SS控制完成中繼呼叫

支持SIP/H.323/SS7/PRI 任意二者之間互相轉換

支持端到端直接呼叫路由處理

支持自動路由功能

支持主/被叫號碼任意變換

支持主叫號碼池功能

支持SS7主叫號碼隱藏功能

支持內置IVR語音提示

支持卡號業務(與NuBiz BSS配合)

支持用戶預付費(與NuBiz BSS配合)

支持用戶話單上傳至Radius(與NuBiz BSS配合)

支持CDR上傳至網管(與NuBiz BMS配合)

支持T.30/T.38傳真

部件名稱	功能描述
Frame	2U高19英寸機架設計，前后對插結構，8塊業務板槽位
PDC	-48V直流電源模塊
PAC	交流電源模塊,90－260V, 50/60Hz寬幅設計
FEI	快速以太網接口，提供4路10/100Base-T接口
MPU	主處理單元，提供TDM、以太交換網片，完成業務處理
DTU	數字中繼單元，提供4路E1/T1中繼接口
EMU	媒體資源單元，提供128通道DSP資源
