艾諾通信移動視頻監控解決方案
2010/11/10
概述
為了安全和生活的需要，視頻監控網絡越來越普及，視頻監控的內容也日益廣泛。目前部署的攝像頭以固定攝像頭為主，而且監看也基本上以固定PC軟終端和電視墻為主。隨著3G網絡的日趨完善，帶寬也越來越大，使得移動視頻監控成為可能。這種移動視頻監控的需求體現在兩個方面：
1）監看者在移動過程中希望通過3G終端接入到監控網絡中，調取指定攝像頭或者錄像的內容進行觀看；
2）3G手機在移動過程中利用手機的攝像頭拍攝現場內容，送到監控網絡中，進行錄制并且供其他監看者進行觀看。
針對這兩種需求，艾諾通信設計開發了全套移動視頻監控解決方案。該方案由WAP Portal和艾諾VTG轉碼網關兩個部分組成。相對業界其他廠家解決方案，艾諾方案具有如下特點：
（1）功能豐富：艾諾移動視頻監控方案支持眾多主流監控廠家管理平臺對接，包括中興、華為、H3C、中星微電子、神州數碼等，并且擴展容易。支持眾多的監控?cái)z像頭轉碼，包括海康、大華等。方案支持各類視頻監控編碼器如H264/H623/MPEG-4/MJPEG，以及畫面大小、幀率、碼率的調整轉換，并且支持錄像播放和云臺控制等操作。
（2）容量大：艾諾VTG采用多核高性能DSP來完成媒體處理，系統容量大，最大支持2000路3G 音視頻接入，支持200路高清攝像頭到3G手機監控的碼流轉換。
（3）功耗低、占地小：艾諾VTG采用高性能低功耗的DSP來完成，系統滿負荷運行時，最大功耗不超過400W，是真正低碳、綠色、節能的多媒體平臺產品。和業界同等容量的媒體處理產品相比，艾諾VTG物理尺寸上采用標準19吋上架機箱，但是只占用4U的高度，占用機架的高度只相當于其他廠家的1/4。從單機架容量來說，艾諾產品密度是其他廠家的3-4倍。
（4）可靠性高：艾諾VTG產品完全按照ATCA/MTCA的規范來設計，管理、信令和媒體平面從接口、總線和器件方面完全分開。各種單板均設置冗余備份，功能上實現熱插拔和熱備份。網絡接口方面，媒體、信令、管理和計費物理接口分離，且每種接口采用雙兩鏈路自動備份，保證高可用性。
組網應用
艾諾通信移動視頻監控解決方案典型組網應用圖示如下：

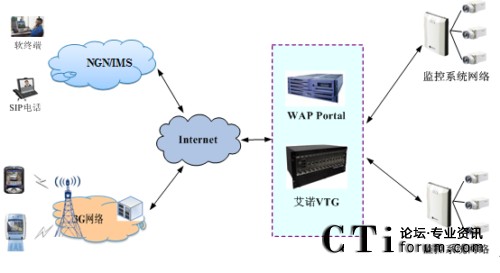

圖:移動視頻監控解決方案
該方案主要有WAP Portal和艾諾VTG視頻轉碼網關兩個部分組成。3G手機或者SIP電話終端通過因特網登錄到WAP Portal上，可以根據所賦予的權限，看到當前活動的攝像頭或者歷史錄像資料。通過點擊對應的連接，3G手機RTSP客戶端（如Media Player）向艾諾VTG轉碼網關發起RTSP流媒體請求。艾諾VTG接收到請求后，根據所請求的URL向?qū)?yīng)的監控網絡發起連接請求。VTG收到監控系統發來的碼流后，根據3G手機或者SIP電話的能力進行視頻轉換，發送給3G手機或者SIP電話。如需要實現高級功能如攝像頭控制等，3G手機或者SIP電話需要安裝移動視頻監控軟件客戶端。同樣的，3G手機或者SIP電話可以功過WAP Portal上對應的連接，將自己作為視頻監控系統中的攝像頭加入到視頻監控網絡中，以供監控網絡中監控者進行監看，或者供系統進行錄制存儲。
CTI論壇編輯
