標準化、模塊化建構電信未來

2004/11/15

　　電信行業的競爭日趨激烈，這中間不僅有政府力量逐漸退出、市場自由競爭加劇的原因，更有電信業務從語音服務為主向數據業務為主轉化的緣故。如何才能有效降低成本、快速開發并導入新的電信增值業務已經成為每個電信運營商不得不面臨的問題，而解決這個問題一個有效的方法就是采用標準化、模塊化的電信設備。

　　采用標準化、模塊化的電信設備帶來的利益是顯而易見的：

　　降低成本。標準化、模塊化的設備很容易實現大規模生產，而大規模生產帶來的生產成本的降低可以反映到電信運營商建構電信平臺成本支出的降低上；同時，標準化、模塊化則意味電信運營商可以從不同的設備提供商處購買相同的產品，而這也將會大大降低其采購成本。

　　快速的進入市場時間。由于標準化和模塊化，電信設備開發商很容易找到需要的模塊和系統，而板卡和系統開發商都有自己擅長的專業領域，這樣一來，新的電信設備的開發周期便大大縮短，新的電信增值業務推出的周期也相應縮短。電信運營商不僅獲得了寶貴的市場進入時間，更可以利用專業分工實現利潤最大化。

　　國際PICMG3.0協會主席、凌華科技CTO Jeff Munch先生指出：電信設備標準化、模塊化這一趨勢已經顯現出來，按照電信設備5－7年的循環周期，電信設備標準化的高峰應該為期不遠了，而對于舊設備包袱很小的中國來說，這正是一次直接采用最新的平臺架構，縮短和歐美技術差距的絕佳時機！

　　而在電信設備標準化、模塊化的趨勢中，最受人們關注的技術就是CompactPCI和AdvancedTCA了。

cPCI--應用大行其道

　　1994年，PICMG協會推出了PICMG2.X規范--即CompactPCI。CompactPCI完整融合了計算機和工業設備諸多已經經過廣泛驗證的標準，不僅具有高性能和專屬架構的高可靠性，更可以享受標準化帶來的規模經濟。CompactPCI有如下優點：

　　標準外觀。CompactPCI有兩種外觀規格--3U和6U，基于歐規卡標準的設計使其很容易和以歐規卡為基礎的設備進行整合。

　　高效能。在CompactPCI的基礎架構中，最高數據傳輸速度高達4Gb/s。

　　高可擴展性。通過橋接技術最多可以支持256個PCI 總線同時運作。

　　高可靠性。CompactPCI獨特的設計使其具有了堅固的封裝、良好的散熱性能、良好的抗靜電性能、良好的防腐和電磁屏蔽性，同時支持熱插拔技術，基于CompactPCI的系統可靠性可以達到99.999%.。

　　易管理。基于PICMG2.9規范，使得系統可以實現自我偵錯、自我config等管理功能，降低了系統的管理維護成本。

　　較短的開發周期，由于CompactPCI具有和PCI總線相同的電氣性能，使得設備開發商可以采用基于PCI的解決方案，并得到業界標準的操作系統和設備開發商的支持，大大降低了設備開發的周期，

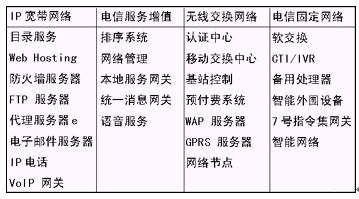

在國際PICMG協會的大力推動下，CompactPCI得到全球數百家硬件設備廠商和軟件廠商的支持，在電信和電信增值領域得到了廣泛的應用，具體如下表所示：

　　而在電信領域之外，在交通運輸系統、軍事應用、量測儀器、自動化設備等領域，CompactPCI的應用也正呈現加速成長的趨勢。據國際知名研究機構IMS對全世界各地主要的單板嵌入式計算機購買者的調查數據顯示，在所有受訪者中有42.9%的人表示于2006年以前采用cPCI單板計算機。而凌華科技CompactPCI產品銷售額成倍增長這一事實也充分印證了同樣的市場趨勢。

AdvancedTCA--下一代電信網絡應用的新寵

　　據全球著名的行業組織UMTS論壇稱，全球使用3G/UMTS標準的WCDMA用戶數量已經超過1000萬，而且這一數量還在迅速增長。在3G應用中，數據業務被推向了一個全新的層面，而這對于底層的計算平臺也提出了更高的要求--更為強大的計算性能、更為強大的數據傳輸能力、與強大計算性能相配套的散熱性能和更為強大的系統管理能力。

　　設計新一代計算平臺標準的重任又落到了PICMG身上。2001年底，PICMG協會用戶組織一個專門的委員會起草滿足高吞吐量、高可靠性的新一代計算機平臺標準--AdvancedTCA（先進的通訊計算機架構）、也即PICMG3.X標準。在預先制定的SOW（State of Work）中，是這樣描述PICMG3.0規范（PICMG3.X的主規范）的："PICMG3.0標準是為下一代融合通訊及數據網絡應用提供一個高性價比的、基于模塊化結構的、兼容的、并可擴展的硬件架構，同時以模塊架構的形式呈現以支持符合現代傳輸需求的科技或應用，在核心標準中定義機械結構、散熱管理。電源分配和系統管理。PICMG3.0規范的特色是專著于電信運營級需求'可靠性、可用性、使用性（RAS）'的應用，同時附帶目的則為加速在高可靠度資料中心（HA Data Center）對此技術的應用，是規范的目標更清楚針對那些未被現存CompactPCI標準規范或?qū)偌軜?gòu)滿足的應用，PICMG3.0及其輔助規范將帶給這樣的應用市場一個良好的解決方案。"

　　經過1年的辛勤勞作，AdvancedTCA即PICMG3.X規范于2002年底如期推出。和CompactPCI相比，ATCA有如下不同：

特性（Attribute）	CPCI	ATCA
板卡尺寸（Board Size）	6U×160mm×0.8 pitch 57 sq in＋2 Mez	8U×280mm×1.2 pitch 140 sq in＋4Mez
單槽位電壓（Power Consumption Per Slot）	35-50W	150-200W
背板帶寬（Backplane Bandwidth）	－4Gb/s	－2.4Tb/s
網絡帶寬（Network Bandwidth）	OC－3/OC－12	OC－192/OC－768
電源系統（Power System）	集中轉換器（Central Converters） 5、12、2.3v Backplane	分布轉換器（Distributed Conversers） Dual 48v Backplane
機架的功能密度（Functional Density of Shelf）	低	高
是否有時鐘、更新和測試總線（Clock、Update、Test Bus）	無	有
管理性能（Management）	有	高級
機架的基礎成本（Base Cost of Shelf）	低	高
是否有更多的供貨商支持（Mutli-vendor Support）	有	將來會有

　　從上表中我們可以看出，AdvancedTCA在多個方面的指標有了大幅度的提升：

　　首先，空間擴大和電源提供能力的加強為系統數據處理能力的大幅度提升提供了可能。強大的電源提供能力使得采用更高頻次的處理器，AdvancedTCA可以支持主頻高達3.0MHz的Xeon處理器，而空間的擴大一方面為散熱性能的改進提供了余地，另一方面在同一塊背板上可以使用更多的板卡。
其次，數據傳輸能力得到巨大提升。在采用全網狀連接的AdvancedTCA機箱中最高數據傳輸能力可以達到2.4Tb/s，完全消除了帶寬不足給電信應用帶來的障礙。

　　第三，基于IPMI（智能平臺管理接口），AdvancedTCA系統的管理性能有了大幅度的提高。通過ShMC（機框管理控制器），系統管理子系統可以對機箱內的單板、電源、風扇、溫度傳感器等現場置換單元（Field Replaceable Units，F(xiàn)RUs）進行智能調節和管理，而管理子系統的實體承載采用雙IPMB總線，可以確保一條總線失效的情況下系統管理的仍可以穩定進行。

　　最后，AdvancedTCA增加專門針對電信應用的時鐘總線（Clock Bus）、更新總線（Update Bus）和測試總線（Test bus）。專門的時鐘總線可以滿足電信級應用對時鐘的需求；更新總線可以為高可靠的冗余背板（HA redundant Board）提供物理同步時鐘；測試總線則可以為注入DLSLAM之類的特殊需求提供電信測試總線。

　　在PICMG的大力推動下，越來越多的廠商開始投入到AdvancedTCA產品的研發和生產過程中，而兼容性測試也在PICMG協會的大力推動下正在不同的會員之間展開。據IMS調查數據顯示，AdvancedTCA標準正在被越來越多的電信設備開發商和電信運營商接受。可以預見的是，在下一代電信網絡中，AdvancedTCA將會得到廣泛的認可和應用。而就目前的情況來看，在未來相當長時間內，CompactPCI將會和AdvancedTCA相互補充，共同促進電信行業乃至信息產業的發展。

凌華科技公司供稿 CTI論壇編輯
