企業短信應用平臺的設計

郎奎平 2006/05/19

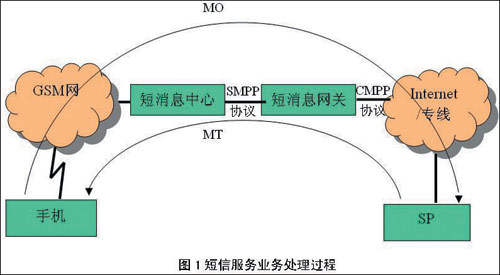

　　用戶收短信業務(即MT業務，如短信群發等):提供此項業務的SP將短信內容以CMPP協議發給連接的短信網關，由短信網關根據用戶手機號段以SMPP協議發給用戶所屬的短信中心; 短信中心將短信下發到用戶手機終端上。

　　系統設計與實現

　　企業短信應用平臺的建設首先要考慮以下問題:

• 容錯性: 具有良好的容錯判斷，日志記錄詳細。


• 可擴展性: 平臺針對發送或接收都具有很強的擴展性。在發送功能方面，只需將短信內容添加到短信平臺,由發送服務統一發送; 在接收功能方面，只需開發人員開發對新增功能的處理即可，在接收上增加新功能時配置不需修改短信收發程序。


• 可靠性: 通過查看發送成功狀態確認手機接收是否成功。


• 可配置性: 無論對短信中心的連接參數，還是重發次數、時間間隔，接收的功能均可以通過配置進行修改和擴充。


• 支持長短信和WAP Push類型的發送。


• 短信個性化定制: 用戶自定義過濾短信功能，用戶可以通過短信個性化界面自定義對短信的發送人、短信郵件地址域名以及短信接收時間的過濾，符合過濾條件的短信將不發送給用戶。

　　下面介紹短信應用平臺的具體設計與實現。

　　系統準備及參數設置

　　為實現與短信網關的互連，企業首先需要向移動運營商申請接入短信網關的接入號、用戶名、密碼、企業代碼，獲得MO、MT端口號。在上述前提具備后，企業就可以以SP的身份接入短消息網關。具體涉及以下內容:

• 網絡連接: 申請專線或其他方式連接到移動運營商的短信網關。


• 系統參數: 參數設置包括短信網關IP地址、用戶名、密碼、服務號碼、MT端口、MO端口等信息; 要求狀態報告的短信應用類型集合; WAP Push的類型集合; 發送失敗的重發次數、時間間隔; 告警接收地址等信息。


• 運行環境: 可以基于Windows實現，如Windows 2000 Advance Server與Microsoft SQL Server 2000的組合。

　　數據庫設計

　　對于數據庫平臺沒有過多要求，如果企業已經有數據庫平臺，可以繼續沿用。本方案中采用MS SQL 2000，短信應用平臺包括4個數據庫表，分別存放準備發送的消息、接收到的消息、參數配置和接收配置信息。接收配置表用來記錄各種業務代碼對應的處理程序。

　　網關服務程序設計及實現

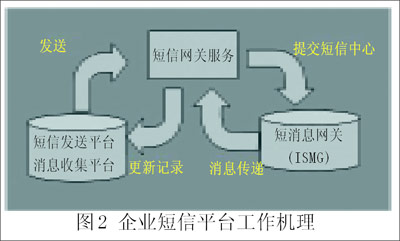

　　短信網關服務包括接收和發送程序，以服務的形式運行，通過CMPP協議與運營商的短消息網關(ISMG)進行通信（參見圖2）。有兩個主進程: 一個是以發送者身份連接到運營商的短信網關而建立的發送者線程，一個是以接收者身份連接到運營商短信網關的接收者線程。發送程序主要功能是連接運營商短信網關、監控發送表，把原始短消息經過解析、過濾形成可以發送的短消息，并發送到指定的手機用戶，完成信息的傳送功能; 而接收者進程連接運營商短信網關，接收并分析短信中心發來的各種消息，確認手機接收狀態，實現點播、審批、信息匯總等功能。

　　（1）短信發送程序

　　這里特別需要注意以下三點:

• 對原始短消息過濾是根據個人對短信的過濾設置進行過濾的。


• 發送長短信時，必須嚴格按照協議格式要求，如: 長短信必須以UCS2編碼格式提交，并將消息體內容以Unicode格式編碼，然后對每個Unicode字符高低字節互換。在頭結構中有兩個標識位，一個用來聲明總條數，一個用來聲明是第幾條。


• WAP Push類型的短消息有兩部分內容: 消息提示及URL。編碼格式是UTF-8(字節數可變的編碼)格式，要嚴格按照格式要求發送。

　　（2）接收線程流程

　　短信接收線程的工作包括: 記錄ISMG的接收確認回執ID; 記錄ISMG返回的手機終端已接收成功的回執信息碼，即狀態報告; 對用戶發送來的短信內容進行分析、處理。

　　第1項工作用來確認短信網關（ISMG）接收成功。第2項工作情況用來確認手機已經接收到短消息。第3項工作情況需要針對不同的信息進行不同的處理，即根據內容的業務代碼（這里定義短信內容中特殊分隔符內的信息為業務代碼，也可以使用長代碼功能來定義業務代碼）與接收配置表匹配，調用對應的處理程序，并將除業務代碼外的所有短信內容傳遞給處理程序，由各模塊的程序自行分析、處理，從而保證不修改接收線程，都可以靈活增加接收類型。

　　用戶發來的消息長度不超過70個漢字長度時，可以正常按消息格式解析; 當用戶發來的消息長度大于70個漢字長度時，短消息中心會分段將消息內容下發，其中消息文本前6個字節是長短信的頭結構。需要通過接收線程將信息解析完整。

　　短信安全

　　短信數據的安全性讓很多企業擔憂。由于短信傳送的路徑原因擔心短信是否會在中途丟失，以及區分所發短信正確與否都是觀望中的企業考慮之一。

　　對于丟失的擔心完全可以利用程序來解決。對于發送的短信，可以加上要求短信中心返回手機接收的確認回執，短信中心發送到手機上之后，在接收到手機接收成功的回執后，將回執返給企業的短信應用平臺。如果短信應用平臺在一定時間之內沒有接到確認，那么可以重發。對于手機發給短信應用平臺的信息也同樣，如公文處理，短信應用平臺在接收到用戶發來的信息后，不論處理成功與否，都將處理結果發給用戶。

　　應用舉例

　　企業短信應用平臺實現了短信的集中收發，可以在此之上擴展更多的應用，如: 號碼查詢、短信群發、公文短信審批等。

　　號碼查詢 號碼查詢功能實現查詢企業員工的聯系電話。這里定義查詢業務代碼為dh，開發查詢程序dhcx，將業務代碼與程序的對應關系添加到接收配置表中。當用戶查詢張三的電話時，在短信內容中輸入“張三”，收件人中輸入“企業的接入號”，發送到企業短信平臺。

　　短信服務調用dhcx程序進行查詢，dhcx程序?qū)⒉樵?xún)結果返到企業短信平臺，短信服務將結果發給用戶，從而實現了號碼查詢功能。

　　短信群發 短信群發功能實現企業的短信通知，可以作為會議通知、商業宣傳等應用。短信通知模塊只需將用戶通知內容傳遞到企業短信平臺，由短信服務統一進行發送。

　　總體而言，短信作為一種低成本的承載方式，完全可以為企業所用。上述短信平臺也只是一個基本的應用框架，我們完全可以在這個短信應用平臺之上進行擴展，實現更多的功能，以滿足企事業單位的不同業務要求。
